Эвтектические и заэвтектические силумины (Al-Si сплавы) в литом состоянии характеризуются грубой пластинчатой морфологией кремниевой фазы. Данная структура является концентратором напряжений и initiator трещин, что критически снижает механические свойства, в первую очередь пластичность (δ) и ударную вязкость (KCU). Для устранения данного дефекта применяется модифицирование — введение в расплав малых добавок химических элементов, изменяющих кинетику кристаллизации.
Механизм модифицирования эвтектического кремния в алюминиево-кремниевых сплавах с использованием стронция
В качестве модификатора первого рода для силуминов наиболее эффективен стронций (Sr). Вводится он преимущественно в виде лигатур AlSr10 или AlSr5 (с содержанием стронция 10% и 5% по массе соответственно). Температура плавления лигатуры близка к алюминиевой матрице, что обеспечивает быстрое растворение.
Принцип действия стронция основан на теории адсорбционного модифицирования. Атомы Sr, обладая большим ионным радиусом (1.13 Å против 0.39 Å для Si), адсорбируются на поверхности растущих кристаллов кремния. Это блокирует присоединение новых атомов Si к плоскостям {111}, подавляя анизотропный рост.

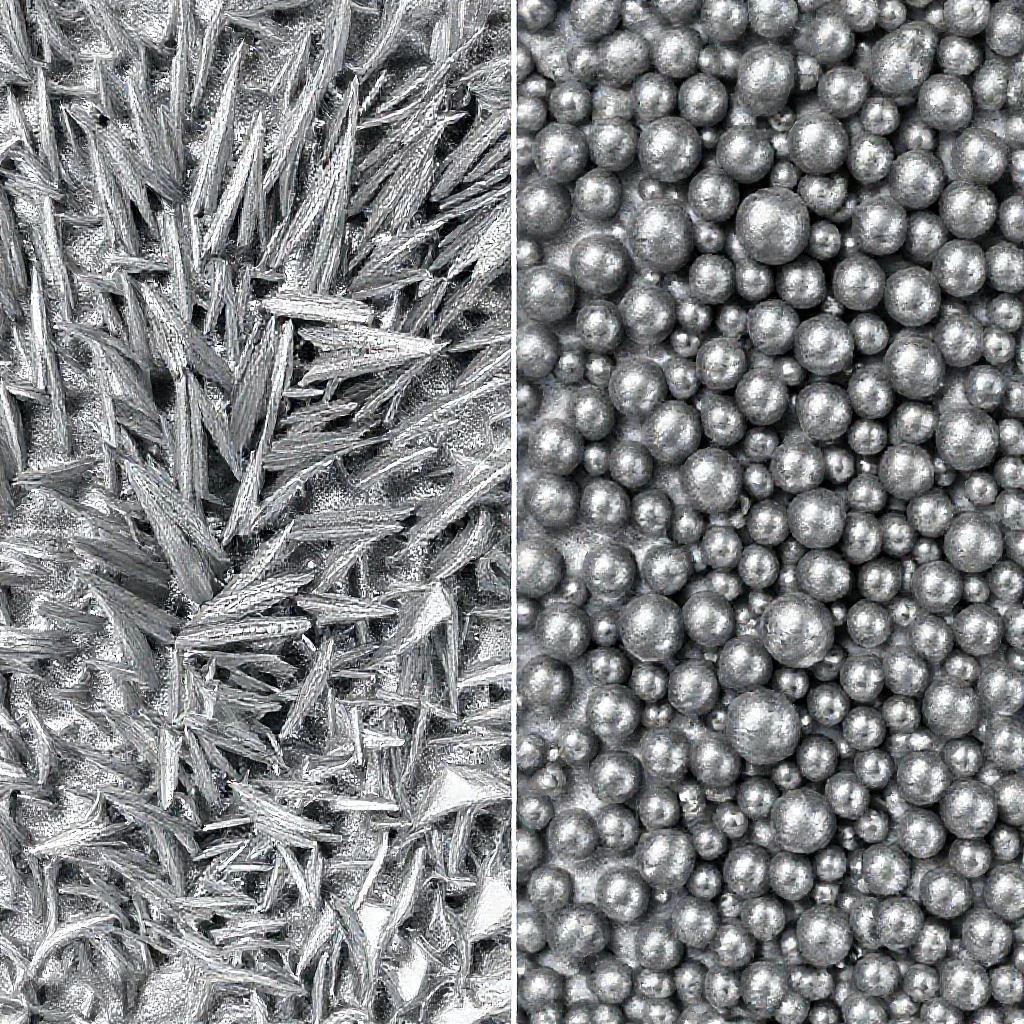

В результате происходит переход от пластинчатой (ламеллярной) эвтектики к тонкой, волокнистой или глобулярной структуре. Длина волокон кремния после обработки Sr не превышает 5–10 мкм, в то время как в немодифицированном сплаве пластины достигают 100–500 мкм.
Эффект модифицирования носит фазовый характер: стронций смещает эвтектическую точку системы Al-Si в сторону более высоких концентраций кремния. Это приводит к появлению зоны первичных дендритов α-алюминия и измельчению самой эвтектической колонии.
Следует отметить, что Sr является «долгим» модификатором. В отличие от натрия (Na), стронций выгорает из расплава значительно медленнее. Длительность модифицирующего эффекта при температуре выдержки 720–750 °C составляет от 2 до 6 часов.
Технологические параметры и оборудование для ввода стронция в силумины
Ввод лигатуры AlSr производится на стадии рафинирования расплава. Оптимальная температура введения — 720–780 °C. При более низких температурах повышается вязкость расплава, ухудшается растворение лигатуры.
Концентрация остаточного стронция в сплаве является ключевым фактором. Для большинства эвтектических силуминов (АК12, АЛ2, А356.0) рабочий диапазон составляет 0.015–0.04% (по массе). Превышение 0.08% Sr приводит к образованию грубых интерметаллидных фаз Al₂Si₂Sr, что ухудшает обрабатываемость резанием.
Рафинирование расплава перед модифицированием обязательно. Присутствие оксидных плен и шлака снижает эффективность адсорбции Sr на границе раздела фаз. Оптимально использовать комбинированную обработку: дегазацию аргоном (Ar) с последующим вводом лигатуры.
В промышленности применяются автоматизированные станции модифицирования с расходными бункерами. Для мелких производств допускается ручной ввод колокольчиком с заглублением лигатуры на 50–100 мм от зеркала расплава. Время выдержки после растворения лигатуры — не менее 20 минут для гомогенизации.
Характеристики и свойства силуминов после стронциевого модифицирования
Наиболее значительное изменение наблюдается в пластичности. Для сплава АК12 (AlSi12) относительное удлинение δ возрастает с 3–5% (немодифицированное состояние) до 12–18% (модифицированное). Предел прочности на разрыв (σв) увеличивается на 10–20%, до 180–240 МПа.
Ударная вязкость KCU возрастает в 2–3 раза. Это критически важно для деталей подвески, блоков цилиндров и корпусов насосов, работающих в условиях циклических нагрузок. Поры и усадочная раковина становятся менее опасными дефектами.
Твердость по Бринеллю (HB) снижается незначительно (на 5–10 единиц), что связано с отсутствием крупных хрупких включений кремния. Жидкотекучесть расплава изменяется нелинейно: начальное модифицирование (0.01% Sr) повышает ее на 15–20%, но дальнейшее увеличение Sr ведет к снижению текучести из-за роста вязкости.
Факторы, деградирующие модифицирующий эффект стронция
Критическим фактором является «отравление» модификатора. Фосфор (P), присутствующий в шихте в виде фосфида алюминия (AlP), связывает стронций в неактивные интерметаллиды Sr₃P₂. Для защиты от отравления необходимо контролировать содержание фосфора в шихте ниже 0.001%.
Сурьма (Sb), иногда используемая как заменитель Sr, полностью аннигилирует действие стронция при совместном присутствии. Замена Sb на Sr или наоборот требует полной смены расплава в печи.
Сульфатная сера, вносимая газовыми рафинаторами на основе гексахлорэтана (C₂Cl₆), также разрушает стронций. Рекомендуется применять азот или аргон. Водородная пористость при модифицировании Sr возрастает — требуется обязательная дегазация.
Термическая обработка отливок (закалка + старение) может частично изменить морфологию кремния, но полностью восстановить исходную грубую структуру не способна. Эффект модифицирования сохраняется после T6 (Temper 6) при условии отсутствия повторного переплава.
Контроль качества модифицирования и методы оценки структуры
Экспресс-метод контроля — электронная микроскопия или металлография. Классификация по шкале Американского общества испытания материалов (ASTM) E112, а также по шкалам модифицирования (от 1 до 5, где 5 — полное волокнистое состояние). На практике допустимы классы 3–5.
Спектральный анализ на содержание остаточного стронция выполняется с помощью эмиссионных спектрометров (OES). Точность определения — 0.001% по массе. Калибровку проводят по образцам с паспортизованным содержанием Sr.
Эффективность модифицирования оценивается по длине самой длинной пластины кремния в поле зрения микроскопа при увеличении 100 крат. Если в десяти полях зрения длина пластин не превышает 15 мкм — модифицирование удовлетворительное.
Измерение удельной электропроводности (вихретоковый метод) коррелирует со степенью модифицирования. Увеличение проводимости на 2–5% IACS (International Annealed Copper Standard) относительно немодифицированного сплава указывает на правильную обработку.
Современные литейные производства интегрируют контроль модифицирования в систему управления качеством (SPC). Данные по остаточному Sr в каждой плавке фиксируются в электронном паспорте отливки для отслеживаемости до конечного изделия.
Что такое модифицирование силумина стронцием и для чего оно применяется?
Модифицирование силумина (алюминиево-кремниевых сплавов) стронцием — это процесс введения в расплав небольших количеств стронция (обычно в виде лигатуры Al-Sr). Цель — изменение формы кремниевой эвтектики с грубой пластинчатой на тонкую волокнистую или мелкодисперсную. Это значительно повышает механические свойства отливок: увеличивается пластичность, вязкость и усталостная прочность, а также улучшается обрабатываемость резанием.
В каких концентрациях стронций обычно добавляют в силумин?
Оптимальная концентрация стронция для модифицирования большинства доэвтектических и эвтектических силуминов составляет от 0,01% до 0,06% (100-600 ppm) по массе. Передозировка (свыше 0,1%) не улучшает, а может даже ухудшить свойства, приводя к образованию грубых интерметаллидов и повышению газонасыщенности. Точное количество зависит от содержания кремния, фосфора и других примесей в сплаве.
Как долго сохраняется эффект модифицирования стронцием после ввода в расплав?
Эффект модифицирования стронцием не является постоянным — происходит так называемое «затухание». В зависимости от температуры расплава (чем выше температура, тем быстрее) и исходного состава сплава, эффект сохраняется от 1 до 4 часов. Для поддержания качества в процессе длительной разливки часто требуется повторное введение лигатуры, особенно при продолжительных циклах литья или перегреве расплава.
Влияет ли стронций на пористость в отливках из силумина?
Да, стронций может увеличивать склонность силумина к образованию микропористости. Это связано с тем, что модифицирование изменяет характер кристаллизации и тонкую морфологию эвтектики, что может способствовать росту водородной пористости. Поэтому при использовании стронция особенно важно контролировать содержание водорода в расплаве (дегазация аргоном или гексахлорэтаном) и применять качественное рафинирование.
Почему стронций часто выбирают вместо натрия для модифицирования?
Стронций имеет два ключевых преимущества перед натрием: значительно меньшая скорость «затухания» эффекта (натрий «выгорает» за 20-40 минут) и меньшая склонность к образованию шлака и газонасыщению. Кроме того, стронций обеспечивает более стабильное модифицирование при многократных переплавах лома, хотя и требует более тщательного контроля за содержанием водорода. Натрий же остается предпочтительным для быстрой и дешевой обработки мелких партий.
