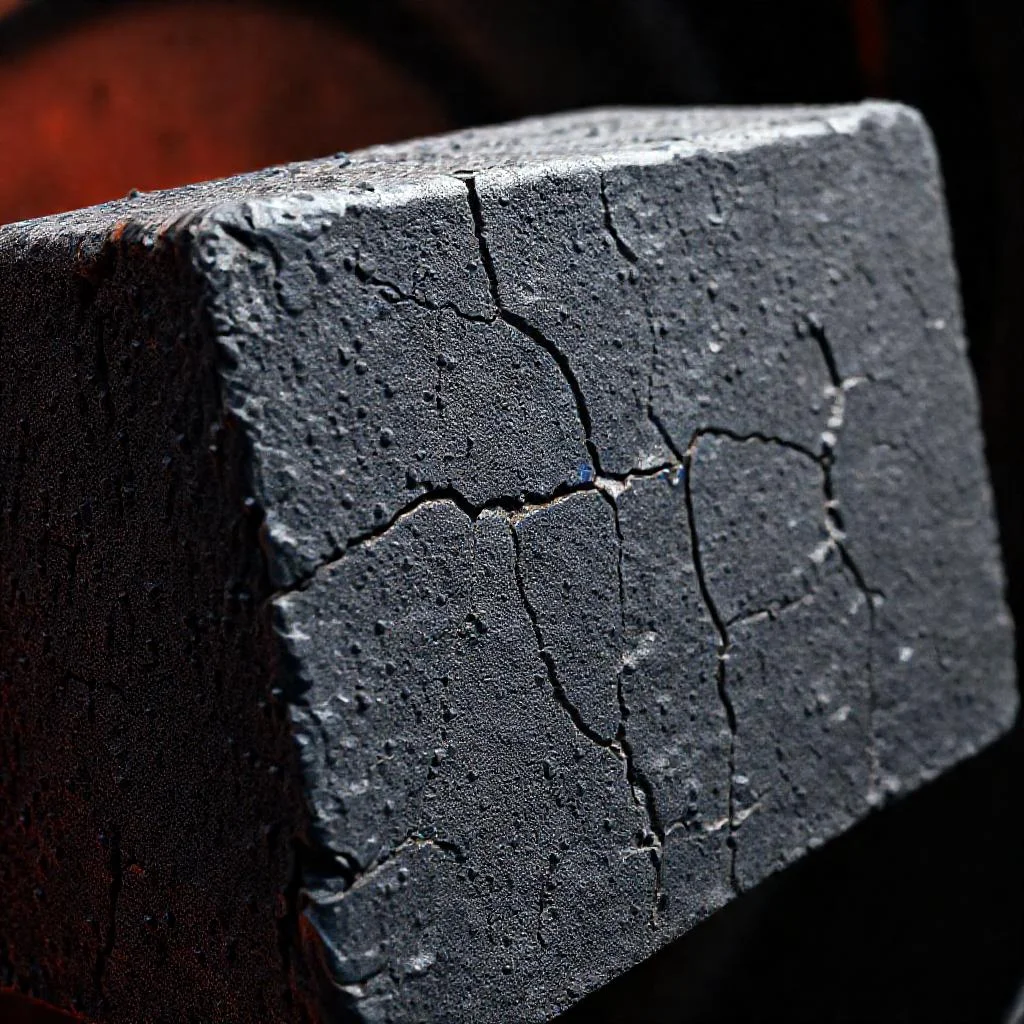

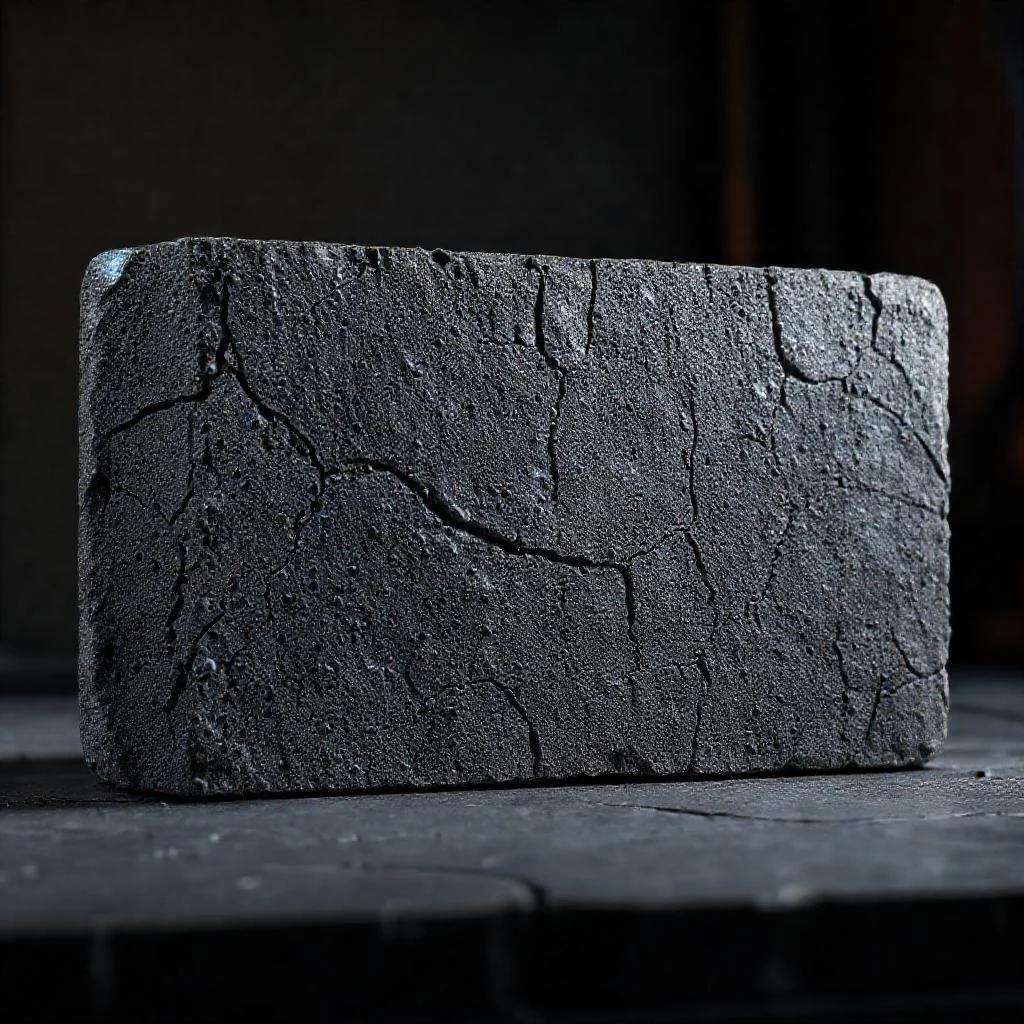

Карбидокремниевые огнеупоры представляют собой класс высокотемпературных керамических материалов, матрица которых на 70-97% состоит из карбида кремния (SiC). Сырьем выступает технический карбид кремния, получаемый в электропечах Ачесона. Связующим веществом служат нитрид кремния, оксид алюминия, глина или кремнийорганические полимеры.
Кристаллическая решетка карбида кремния имеет ковалентный тип связи. Это обуславливает её высокую твердость (9,5 по шкале Мооса) и термическую стабильность. Температура разложения SiC превышает 2700 °C, хотя практический предел эксплуатации большинства изделий составляет 1600-1650 °C из-за деградации связки.
Классификация карбидокремниевых огнеупоров по типу связки и структуре
По типу связующей фазы материалы делятся на оксидные, нитридные и самосязанные. Оксидные модификации (например, муллитокорундовая связка) дешевле, но ограничены температурой до 1450 °C. Нитридокремниевые (Si3N4) связки обеспечивают стойкость до 1600 °C за счет нитридной сетки.
Самосязанные (рекристаллизованные) огнеупоры не содержат связки. Спекание происходит за счет испарения и конденсации частиц SiC. Открытая пористость таких изделий достигает 20-25%, что снижает термостойкость, но повышает чистоту материала. Реакционно-связанные огнеупоры формируются при пропитке углеродистого каркаса жидким кремнием с последующей карбидизацией.
Структурно выделяют плотные (пористость 10-16%) и легковесные (пористость 60-80%) изделия. Плотные типы используют для футеровки зоны спекания печей. Легковесные применяют в качестве теплоизоляционных слоев толщиной 50-250 мм.
Технологический принцип работы и области термического воздействия
Принцип работы изделий основан на пассивном окислении поверхности SiC. При нагреве на поверхности формируется тонкая пленка SiO2 (кристобалит). Эта пленка блокирует диффузию кислорода к основе. Толщина защитного слоя не превышает 50-100 мкм при 1500 °C в течение 100 часов.
Важным критерием является смена защитного механизма в зоне 1700-1750 °C. При этой температуре начинается активное окисление с газовыделением CO и SiO. Вынос SiO газовым потоком разрушает защитную пленку. Для эксплуатации выше 1650 °C требуется создание защитной атмосферы (азот, аргон) или вакуум.
Термостойкость материала характеризуется количеством теплосмен (циклов нагрев-охлаждение). Для нитридосвязанных образцов показатель составляет 15-40 циклов (1000 °C — вода). Для самосвязанных — до 10-12 циклов.
Физико-механические характеристики и эксплуатационные параметры
Предел прочности при сжатии достигает 100-150 МПа для плотных марок. Модуль упругости остается стабильным до 1400 °C (в пределах 220-280 ГПа). Теплопроводность имеет высокое значение — 15-25 Вт/(м·К) при 1000 °C. Это позволяет использовать материал не только как барьер, но и как теплопередающий элемент.
Термическое расширение карбидокремниевых огнеупоров линейное и обратимое. Коэффициент теплового расширения составляет 4,5-5,0·10-6 K-1 в интервале 20-1000 °C. Это в 1,5 раза ниже, чем у корундовых огнеупоров, что снижает напряжения в футеровке.
Химическая устойчивость зависит от pH среды. SiC стоек к кислым шлакам и расплавам цветных металлов (алюминий, цинк, медь). В щелочных расплавах и в присутствии FeO происходит разрушение. Скорость коррозии в алюмосиликатных шлаках не превышает 0,5-1,0 мм в год при 1450 °C.
Механизмы разрушения и предельные условия эксплуатации
Основным механизмом деградации является реакция карбида с водяным паром: SiC + 2H2O = SiO2 + CH4. Выход летучих продуктов разрушает структуру изнутри. Критическая концентрация H2O составляет 12-15% объема газовой фазы при 1200 °C.
Термоциклирование вызывает появление микротрещин из-за разности расширения карбида и связки. Для нитридокремниевой связки критическое число циклов (1000 °C — 100 °C) составляет 25. Для глинистой связки — 8-10 циклов.
Допустимая скорость нагрева для плотных марок — 50-100 °C/час при толщине стенки до 300 мм. Превышение скорости ведет к расслаиванию футеровки из-за термического удара. Модуль трещиностойкости (KIC) для нитридосвязанных образцов равен 3,5-4,5 МПа·м0,5.
В условиях восстановительной среды (CO, H2) карбидокремниевые огнеупоры работают без деградации до 1500 °C. При более высокой температуре начинается восстановление SiO2 до SiC, что приводит к росту объема на 3-5% и отслаиванию.
Применение в промышленном оборудовании и технике
Материал используется для футеровки подин и сводов дуговых сталеплавильных печей (ДСП) с рабочим слоем 200-400 мм. В зоне загрузки шихты (температура до 1550 °C) применяют нитридосвязанные блоки. В зоне электрошлакового переплава — самосвязанные изделия.
В печах обжига цементного клинкера карбидокремниевые блоки устанавливают в зоне спекания (1350-1450 °C). Срок службы в 1,8-2,5 раза выше, чем у магнезитовых огнеупоров. В печах с валковым подом (обжиг ферритов) применяют плиты из SiC с пластичной силикатной связкой, работающие при 1300 °C.
В литейном производстве карбидокремниевые тигли выдерживают до 1000 плавок алюминиевых сплавов (900-1100 °C). Толщина стенки тигля составляет 20-35 мм. Массосодержание SiC в составе тигля — не менее 90%.
Сопла горелок и фурменные приборы для подачи кислорода в конвертеры производят из реакционно-связанного SiC. Ресурс работы таких деталей при 1600 °C достигает 500-900 плавок. Открытая пористость сопел не должна превышать 12%.
В производстве полупроводников (синтез поликремния) применяют лодочки и клавиши из высокочистого SiC. Температура процесса 1150-1250 °C, атмосфера — хлороводород и силаны. Чистота материала по примесям металлов (Fe, Cr, Ni) не превышает 5 ppm.
Методы входного контроля и параметры качества
Каждая партия проходит определение открытой пористости методом гидростатического взвешивания (погрешность ±1%). Кажущаяся плотность должна быть в пределах 2,45-2,65 г/см³ для плотных марок. Для легковесных показатели — 0,8-1,4 г/см³.
Прочность на сжатие оценивается по ГОСТ 4071.1. Предел прочности для нитридосвязанных образцов после обжига при 1450 °C не должен быть ниже 80 МПа. Термостойкость определяется по числу циклов до потери 20% массы при резком охлаждении.
Термогравиметрический анализ (TGA) до 1500 °C на воздухе дает оценку устойчивости к окислению. Прирост массы образца за 10 часов не должен превышать 0,3%. Рентгенофазовый анализ (XRD) подтверждает отсутствие свободного кремния и графита.
Что такое карбидокремниевые огнеупоры и где они применяются?
Карбидокремниевые огнеупоры — это материалы на основе карбида кремния (SiC), отличающиеся высокой термостойкостью, прочностью и устойчивостью к химическому воздействию. Их применяют в футеровке промышленных печей, топок, конвертеров, а также в производстве керамики, сталелитейной промышленности и при термообработке металлов.
Какие температуры выдерживает карбидокремниевый огнеупор?
В зависимости от состава и типа связки, карбидокремниевые огнеупоры могут эксплуатироваться при температурах от 1400°C до 1700°C. Некоторые специализированные марки (например, на нитридной связке) способны работать при кратковременных пиковых нагрузках до 1900°C.
В чем отличие карбидокремниевых огнеупоров от традиционных шамотных?
Карбидокремниевые огнеупоры значительно превосходят шамотные по теплопроводности, износостойкости и устойчивости к резким перепадам температур (термоударам). Они меньше подвержены эрозии и химическому воздействию шлаков, что обеспечивает в 2–5 раз более долгий срок службы в агрессивных средах.
Какой тип связки используется в карбидокремниевых изделиях?
Чаще всего применяются три основных типа связок: глинистая (шамотная), нитридная (Si₃N₄) и оксинитридная. Нитридная связка обеспечивает наивысшую прочность, жаростойкость и устойчивость к окислению, поэтому такие огнеупоры считаются наиболее долговечными для высокотемпературных процессов.
Можно ли использовать карбидокремниевые огнеупоры в печах с переменным режимом нагрева?
Да, это одно из их ключевых преимуществ. Благодаря низкому коэффициенту теплового расширения и высокой теплопроводности, карбидокремниевые огнеупоры отлично выдерживают многократные циклы нагрева и охлаждения без растрескивания, что критично для периодических печей в керамической и металлургической отраслях.
