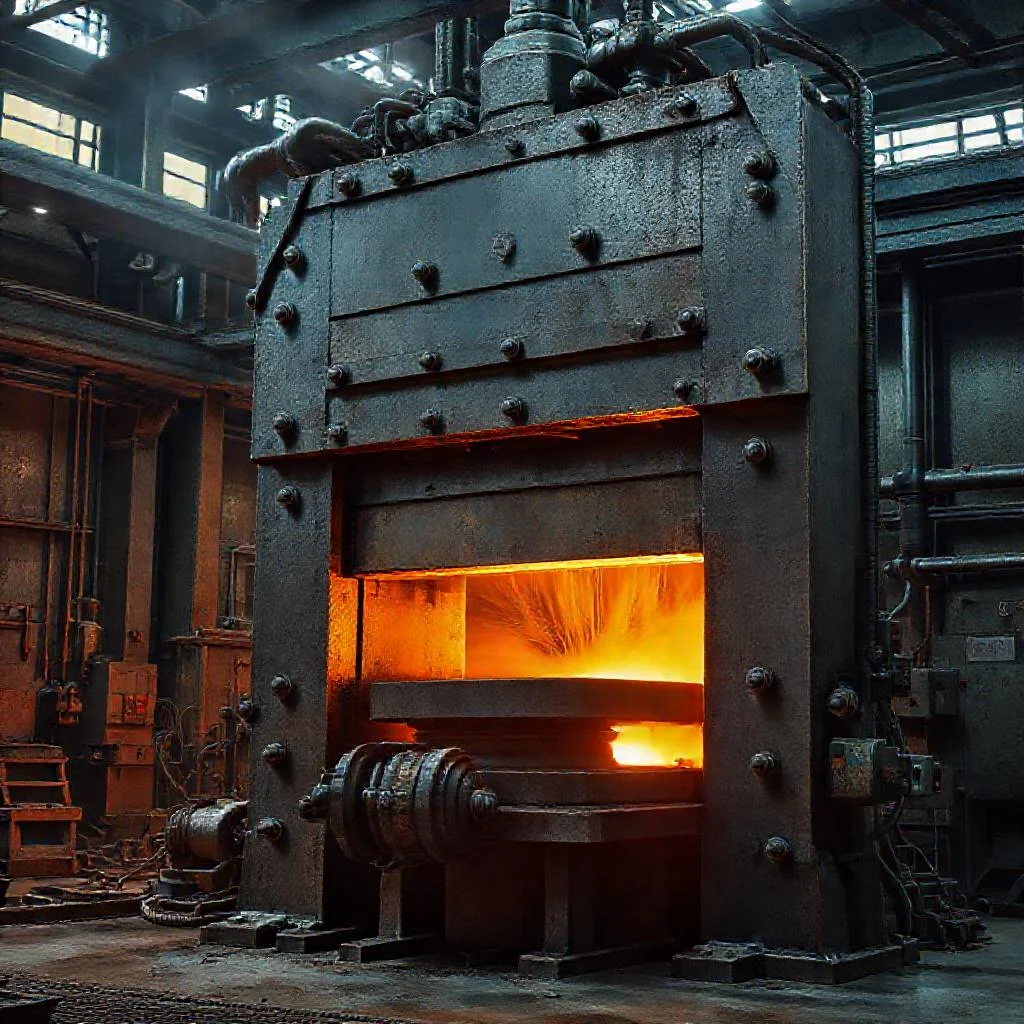

Ковочный гидравлический пресс

Слушай сюда, салага. Добро пожаловать в цех. Давай без этих ваших институтских соплей.

Я — главный инженер этого завода. И сейчас я тебе въедливо, но без лишней вони, объясню, что такое ковочный гидравлический пресс. Это не та херня, что штампует ложки. Это машина, которая перекручивает металл, словно пластилин, но только с усилием в тысячи тонн. Смотри в оба.

В основе всего — закон Паскаля. Жидкость не сжимается. Давление, которое ты создаешь в одном цилиндре, мгновенно передается в другой, больший. Разница в площадях поршней рождает силу. Маленький насос гоняет масло, давит на маленький плунжер, а огромный плунжер сверху опускается на заготовку. Это как домкрат, только дохера злой.

Устройство тут без изысков, но железобетонное. Главный цилиндр — верхняя траверса. Она ездит вверх-вниз по массивным колоннам. Внизу — стол пресса, который держит всё это хозяйство и не трескается. По бокам — возвратные цилиндры, они поднимают траверсу обратно. Вся эта херня налита маслом под давлением, как артерия гипертоника.

Реальные цифры, которые ты должен вбить в башку. Усилие меряется в тоннах. Наш цеховый зверь, например, лупит на 3000 тонн. Это не просто цифра. Представь, что на квадратный метр твоей башки ставит копыто три слона. Примерно так. Ход траверсы — метра полтора-два. Скорость рабочего хода — полсантиметра в секунду. Иначе порвется к чертям.

Не путай с молотом, ясно? Молот бьет. Он динамический, трах-бах, и поковка внутри рвется, если не успел. Пресс работает статически, плавно. Он давит. И это дает адский плюс: металл прорабатывается на всю глубину. Ковка под прессом — это управляемое течение металла, а не удар судьбы. Важно для ответственных деталей типа валов турбин.

Цикл простой. Кладем болванку весом в десять тонн на стол, нагретую до малинового цвета, градусов 1200 Цельсия. Даем команду — траверса с грохотом, но без спешки, опускается. Масло в цилиндрах ревет. Сопло — это не зритель, а инструмент. Мы меняем бойки — верхний и нижний. Есть вырезные, есть плоские, есть радиусные. Всё для того, чтобы металл потек туда, куда нам надо.

Представь, что у тебя кусок горячего пластилина. Его не надо бить, его надо прижать и сдвинуть. Пресс делает именно это. Центр заготовки остается плотным, волокна не перерезаются, а обтекают будущую деталь. Если бы мы это делали молотом, мы бы просто расплющили всё в лепешку с трещинами. Пресс делает поковку живучей.

Давай про маслостанцию, раз уж зашел разговор. В старых прессах стояли аккумуляторы — огромные баллоны с воздухом, которые держали давление. Сейчас — насосы прямого действия. Они гоняют масло моментально. Слушай, чтобы ты понимал уровень давления: рабочее масло стоит под 200-300 атмосфер. Это если дырявый шланг оторвет — руку отсечет, как бритва, раньше, чем ты моргнешь. Поэтому порядок на рабочем месте — свят.

Конструкция колонн. Это четыре стальные херовины диаметром под полметра, которые проходят через траверсу и стол. Они затянуты гайками с предварительным натягом. Делается это для жесткости. Когда пресс работает, колонны растягиваются, как струны, до неприличных величин. И точно также возвращаются обратно. Если натяг ослаб, весь пресс начнет играть, как дешевые гусли. Поковка пойдет волной.

Управление сейчас, конечно, с джойстиков. Делаешь движение вниз — траверса ползет. Чуть левее — дает эксцентриковое движение, чтобы перекантовать заготовку манипулятором. Манипулятор вообще отдельная песня. Это тоже гидравлика, которая держит десятитонную болванку за клещи и ворочает её. Оператор пресса и машинист манипулятора работают синхронно, как два сапога — пара. Один давит, второй ворочает. Если один тупит — хана детали.

Скорость деформации — это не просто так. Если ты будешь давить слишком быстро, металл нагреется от трения внутри и перегреется. Если медленно — остынет и потрескается. Гидравлика пресса позволяет регулировать скорость буквально по миллиметру в секунду. Холодный металл под пресс не суют. Он ковкий только при температуре, когда структура аустенитная. Выше точки рекристаллизации.

Характеристики, которые ты должен знать: номинальное усилие, максимальный ход, число ходов в минуту (их мало, 2-3), закрытая высота, размер стола. И главное — скорость рабочего хода. На мощных прессах она до 50 мм/с. Потом резко сброс давления, и траверса улетает вверх со скоростью до 300 мм/с, чтобы не дать заготовке остыть.

Про гидравлику подробнее. Клапаны следящие. Самый хитрый — главный золотник управления. Он слушает команду от пульта и открывает путь маслу в цилиндр плавно, без гидроудара. Если дернешь — пресс боднет заготовку с ускорением, и она сложится некрасиво. Старые мастера, бывало, вообще ощущали металл через рычаги. Сейчас компьютер подсказывает, но ноги оператора должны стоять на платформе, чтобы в случае чего — ногой нажал аварийный стоп.

Что конкретно куем? Валы гидротурбин, коленвалы судовых двигателей (весом по 20 тонн), корпуса атомных реакторов. Детали, которые потом работают под постоянными нагрузками. Качество поковки проверяется ультразвуком. Если в середине остались раковины или усадочная рыхлость — брак. И перековывать его — это потерять смену, деньги и нервы.

Есть такая штука — ковочные ребра. Когда мы куем поковку, мы делаем выступы и впадины, чтобы убрать лишний металл в облой. Облой потом на обрезном прессе отрезают. Но если ты не рассчитал конфигурацию бойков, металл потечет не туда, и вместо нормальной поковки получится ерунда.

Температурный режим. Заготовка вынимается из печи, где она грелась часов восемь. Время переноса — не более 4-5 минут. Иначе она на воздухе остынет на 300 градусов. Пресс должен быть готов в момент. Поэтому в цехе всегда висит график: грев-ковка-термообработка. Нарушил цикл — получил трещины. Даже не думай, что можно сделать перекур между ударом.

Хитрость, которую тебе не рассказывали: в гидравлической системе пресса стоят мультипликаторы. Это усилители давления. Насос дает 200 атмосфер, а мультипликатор повышает до 1000 на маленьком цилиндре, который делает финишные операции — правку или калибровку. Так мы получаем огромное усилие на малом ходе.

Еще про масло. Оно не простое. Это вязкая эмульсия, которая не горит, так как всегда есть риск попадания на горячий металл. Если оно загорится — весь цех в огне. Системы фильтрации стоят такие, что масло чище, чем кровь. Иначе золотники заклинит, и пресс встанет. Ремонт гидравлики пресса — это замена уплотнений и прокладок. Если течь пошла по колонне — меняем манжеты. Если по штоку — точим зеркало.

Ты спросишь, почему пресс, а не штамповка? Штамп — это матрица, которая формирует деталь мгновенно. Штамп хорош для серийной херни. А поковка — это штучная работа. Один вал — одна поковка. Кузнец-оператор смотрит на температуру по цвету. На глаз видит, что металл потек равномерно. Это искусство, а не просто кнопки нажимать.

Представь, что пресс дает 30 000 тонн. Такие штуки стоят на заводах тяжелого машиностроения. У них траверса весит под тысячу тонн. Она ходит по колоннам высотой с трехэтажный дом. Там уже не масло, а целая река гидравлики на десятки кубов. Насосы с электродвигателями по 500 киловатт. Всё гудит, но работает годами без остановки.

Практический совет: никогда не становись под траверсу, даже если она висит на гидравлике. Мы вешаем механические фиксаторы — балки, которые стоят на колоннах. Гидравлика — это жидкость. Утечка — и 3000 тонн падают на пол. Проверять страховку перед каждым циклом — закон. Поверь, я за 25 лет видел достаточно… последствий.

Итог простой. Ковочный гидропресс — это главный инструмент для превращения литого слитка в качественную поковку. Он сжимает металл, закрывает поры, разбивает дендритную структуру. Делает деталь прочной. Если ты научишься с ним работать, ты будешь уважаемым человеком в цехе. Я не хочу слышать от тебя никакой теории про «предел текучести» — мне нужно, чтобы ты понял: пресс не прощает ошибок, но если ты всё сделал правильно — он сделает всё за тебя. Всё, пошел работать.

Основные термины и элементы, связанные с этой темой:

• гидравлический ковочный пресс усилием
• свободная ковка на прессе
• штамповка в закрытых штампах
• поковка из слитка
• управление усилием деформации
• технология ковки крупногабаритных заготовок
• ковка под молотом и прессом
• гидроцилиндр главного плунжера
• скорость деформирования металла
• станина колонного типа
• ковка валов и дисков
• маслостанция и гидравлика пресса

Какое давление необходимо для работы ковочного гидравлического пресса?

Рабочее давление зависит от типа пресса и материала, но обычно составляет от 200 до 400 бар. Для крупных промышленных прессов (усилием до 10000 тонн) давление может достигать 450-500 бар. Точное значение указывается в паспорте оборудования и зависит от гидравлической схемы и класса насосов.

Чем отличается ковочный гидравлический пресс от механического молота?

Главное отличие — в способе передачи усилия и характере обработки. Гидравлический пресс работает плавно и контролируемо, обеспечивая равномерное усилие на всей длине хода (полная номинальная сила), что идеально для ковки крупных заготовок и сложных форм. Механический молот использует кинетическую энергию падающих частей, создавая ударную нагрузку. Он быстрее, но для глубокой осадки и деформации больших сечений уступает прессу по точности и стабильности.

Какой рабочий ход плунжера выбрать: 800 мм или 1500 мм, и на что это влияет?

Выбор зависит от максимальной высоты заготовок и технологии ковки. Ход в 1500 мм предпочтителен, если вы обрабатываете длинные слитки, производите осадку высокой заготовки или используете сложные штампы с выталкивателями. Ход в 800 мм сокращает габариты пресса и время цикла, но ограничивает возможности по прошивке глубоких отверстий и многоэтапной осадке. Ориентируйтесь на то, что заготовка должна свободно помещаться под плиту с запасом 20-30% от хода.

Почему пресс не развивает номинальное усилие (давление в цилиндре падает)?

Типичные причины — износ уплотнений поршня или штока (внутренняя утечка), загрязнение или неправильная настройка предохранительного клапана, а также низкий уровень масла в гидробаке, приводящий к кавитации насоса. Для диагностики проверьте состояние манжет на главном цилиндре и очистите всасывающий фильтр насоса. Если давление не восстанавливается, может потребоваться замена гидроклапанов или переборка плиты с плунжером.

Как часто нужно менять гидравлическое масло в ковочном прессе?

Периодичность зависит от интенсивности эксплуатации и температуры. Для прессов тяжелого режима (работа 2-3 смены) полная замена масла рекомендуется каждые 1500-2000 моточасов или раз в год. При малом использовании (до 300 часов в год) — каждые 2-3 года. Но обязательно проводите анализ масла раз в 3 месяца на вязкость, кислотное число и наличие частиц износа. Если масло потемнело или появился запах гари — меняйте немедленно, так как это ведет к перегреву и выходу насосов.
