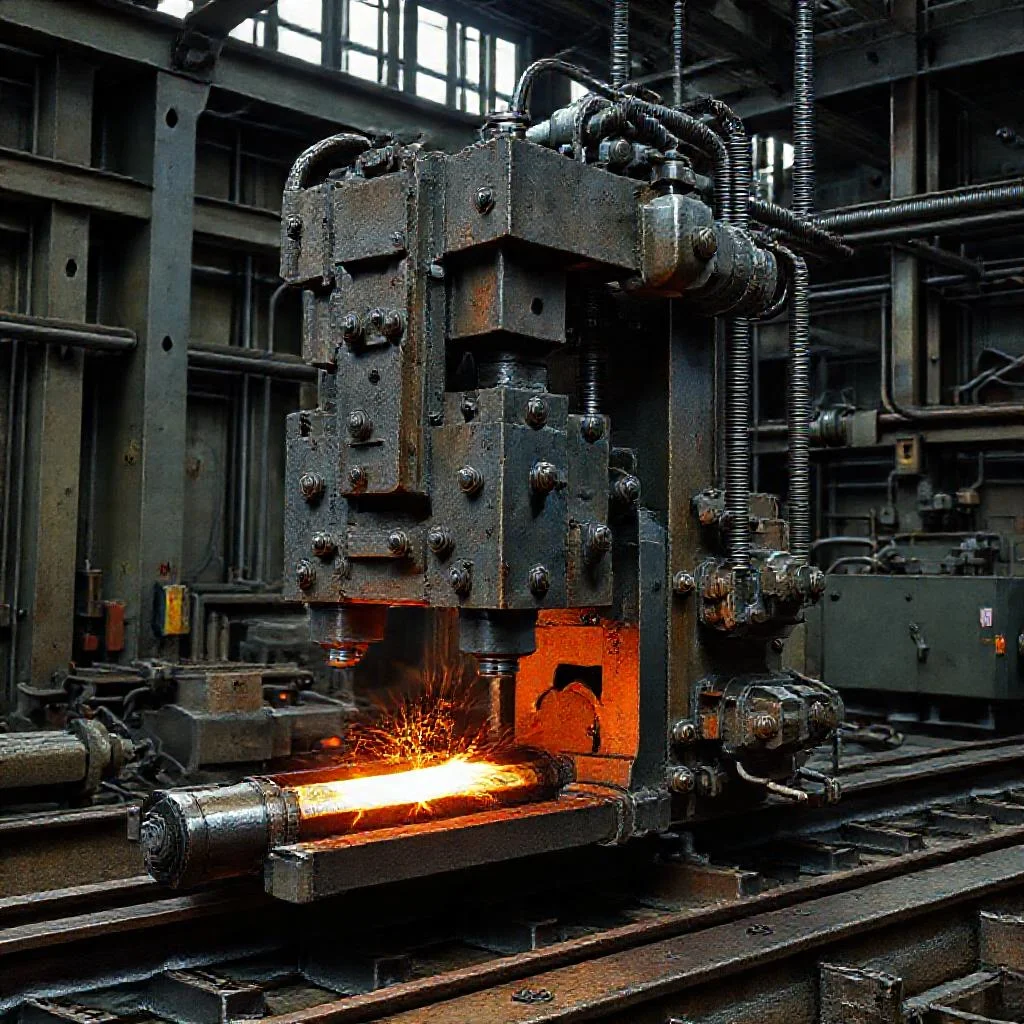

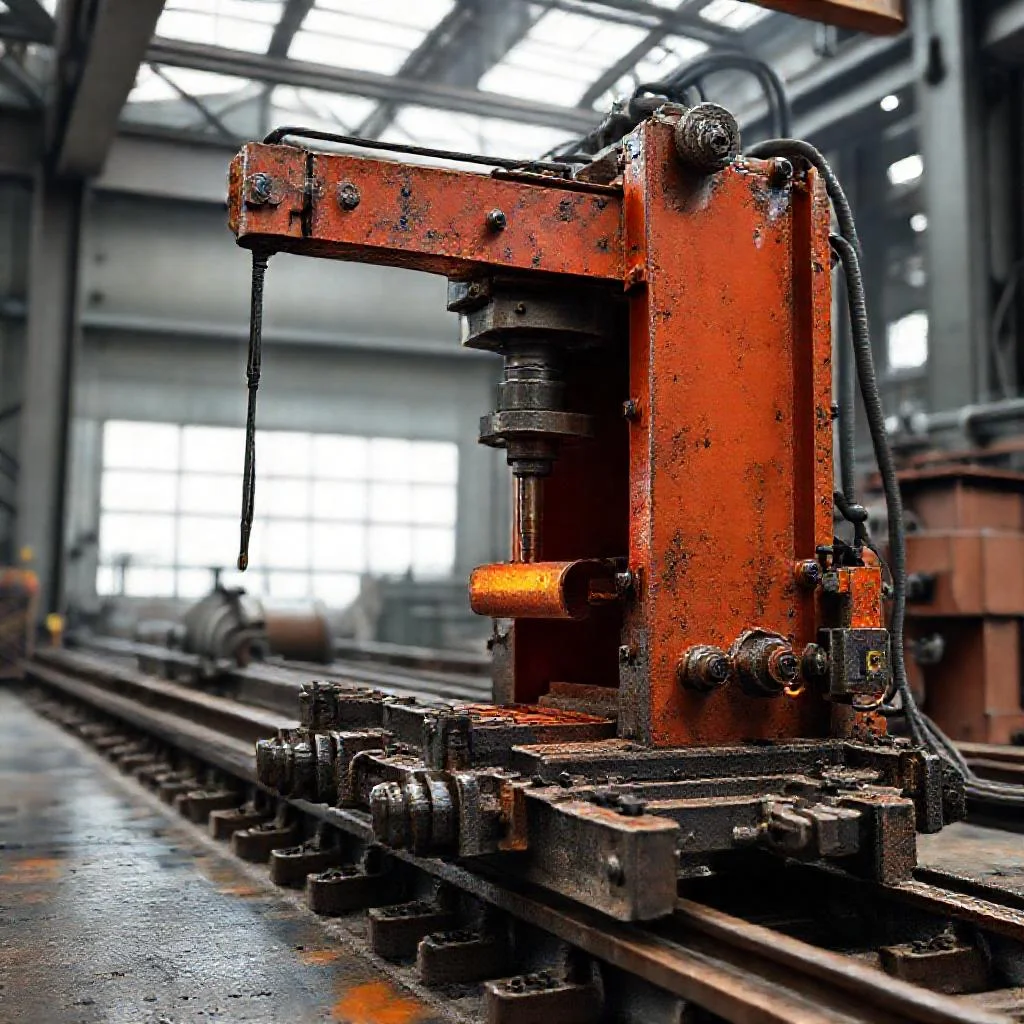

Ковочный рельсовый манипулятор

Слушай сюда, стажёр. Забудь на минуту про эти ваши CAD-ы и сопромат. Сегодня мы зайдём в горячий цех. Я покажу тебе машину, которая заставляет раскалённый металл плясать как пластилин. Это рельсовый ковочный манипулятор. И да, я буду объяснять так, как самому бы хотел, чтобы мне объяснили на первом году работы. Только коротко, по делу, и без соплей.

Смотри. В отличии от этих хлипких коллаборативных роботов из твоего универа, которые канцелярские скрепки перекладывают, эта машина — грубая сила. Она работает в аду. Температура заготовки — 900-1200 градусов Цельсия. Искры летят во все стороны, окалина падает, грохот стоит такой, что через беруши слышно. Вот тут и нужен манипулятор. Его задача: взять пруток весом от 500 кило до 20 тонн, зажать его, поднести к молоту, перевернуть, сдвинуть — и делать это с точностью до пары миллиметров. Руками такое не сделать. Это физически невозможно.

Устройство. Тут всё жёстко. Основа — это рельсы. Обычные железнодорожные, усиленные. По ним ездит тележка. Но не простая, а с гидравлическим хозяйством. На тележке стоит тумба с приводом поворота. Сверху на тумбе — две мощные лапищи-клещи. Привод зажима — тоже гидравлика. Никаких электромоторов на захвате — только масло под давлением 250-320 атмосфер. Почему? Потому что гидравлика не боится перегрева и вибрации. Ты сунешь туда электрику — она сгорит за смену от искр и тепла.

Клещи бывают разные. Это не просто тиски. Есть клещи «закрытого типа» — они обхватывают заготовку кольцом. Идеально для круглых прутков. Есть «рычажные» — для поковок сложной формы, типа коленвалов или балок. Рычажные имеют сменные губки. Мы на заводе держим штук 20 пар разных губок под типоразмеры. И не дай бог тебе работать ими без термопасты на стыке — губки лопнут от термоциклирования. Я это на своей шкуре проходил, менял их кувалдой.

Теперь про гидравлику. Сердце манипулятора — это насосная станция. Она стоит рядом или на самой тележке. Масло охлаждается через радиатор, потому что от нагретой болванки идёт излучение. Некоторые модели имеют функцию «обдува зоны захвата». Я сам дорабатывал систему: ставил дополнительный вентилятор на губки. Иначе масло в цилиндре зажима нагревалось до 120 градусов, и уплотнения вылетали каждые две недели. Сейчас стоит спецманжета из фторкаучука — живёт по три месяца.

Принцип работы. Ты сидишь в кабине или стоишь на пульте. Нажал на джойстик — тележка поехала. Важно: ход манипулятора плавный. Рельсы должны быть абсолютно чистыми. Потому что если на рельс попадёт кусок окалины, тележка при движении клюнет носом. А это уже неконтролируемый удар молота на 800 тонн. И поковка в брак. У нас был случай: стажёр не проверил рельсы перед сменой, в результате — микротрещина на оси вагона. Деталь ушла в переплавку. Учись на чужих ошибках.

Так вот. Ты подвёз заготовку к молоту. Теперь самое интересное — синхронизация. Манипулятор работает в паре с ковочным прессом или молотом. Сейчас почти везде стоит ЧПУ. Система обратной связи: пресс идёт вниз — манипулятор автоматически подаёт заготовку вперёд на нужную величину подачи. В старых моделях (1970-х годов) была механическая синхронизация через штанги. Жопа полная, точность плюс-минус сантиметр. Сейчас — лазерная бесконтактная система. Ошибка 0.5 мм на 7 метров длины. Круто? Только если за ней следить. Лазеры слепнут от пыли. Протирать объективы надо раз в 2 часа. Никто не протирает? Значит, жди брака.

Реальные характеристики, которые ты должен выучить. Грузоподъёмность. Мы работали с манипуляторами на 1,6 тонны, 3,2, 8 и 20 тонн. Скорость передвижения по рельсам — обычно от 0,5 до 1,5 метров в секунду. Скорость поворота клещей вокруг оси — 2-3 оборота в минуту. Быстрее нельзя — закрутится заготовка, и её вырвет. Усилие зажима — от 10 до 60 тонн на губку. Если меньше — заготовка выскользнет. Если больше — сомнётся в холодной зоне или при большой подаче. Тут как с мужским рукопожатием: не слабо, но и не до хруста.

Амплитуда перемещений. Рельсы должны быть длиной не менее 12 метров. Лучше 18. Чтобы можно было зайти с заготовкой на молот, проковать, убрать. Если рельсы короткие, манипулятор будет биться в ограничители. Ограничители сейчас — бесконтактные концевые выключатели. Но я тебе советую: поставь ещё механические упоры. Потому что электроника на вибрации сдыхает. Однажды отказал бесконтактник, манипулятор поехал и снёс 3-метровую стену цеха. В буквальном смысле. Кирпичи разлетелись.

Тип привода вращения клещей. Тут есть два варианта: червячный редуктор (жёсткий и точный, но медленный) или гипоидный (быстрее, но изнашивается). Я предпочитаю червячный. Даже если он гудит, как раненый медведь — это не так страшно. Гипоид при перегрузке клинит. И один раз мы едва не отправили в пресс 15-тонную заготовку, которая вращалась на 180 градусов быстрее, чем нужно. Хорошо, оператор успел нажать аварийный стоп. Цена ошибки — сломанный штамп и месяц простоя.

Про теплозащиту и долголетие. Никогда не покупай манипулятор без бронированных кожухов на гидроцилиндрах. И обязательно с защитой от попадания окалины в направляющие. Окалина — это такая зараза. Она как наждачка. Если попадает в зазор между рельсом и колёсами тележки — через 100 часов работы колёса стираются до треугольной формы. Делай профилактику раз в месяц: чисти рельсы скребками, смазывай гребни колёс графитовой смазкой. Не пожалеешь.

Электрика внутри манипулятора. Я тебя умоляю, используй герметичные разъёмы. Стандартные IP54 — не годятся. Нужен IP65 или 67. Потому что вода с охлаждения валков летит, окалина с искрами на провода — получается коротыш. В нашей практике был случай: дождь через протекающую крышу намочил блок управления. Манипулятор самопроизвольно разжал клещи на 10-тонном слитке. Хорошо, что он ещё стоял на подкладках. Могло бы раздавить ноги оператору. После этого я настаиваю на герметизации с запасом.

Работа с молотом. Техника ковки — целая наука. Манипулятор должен подавать заготовку равномерными порциями. Допустим, мы куём ступенчатый вал. Каждый ход пресса: подача 75 мм, поворот на 30 градусов. Затем ещё три таких цикла, и переворот круга на 180°. Если оператор ошибётся с углом — получится квадратная поковка вместо круглой. Или плоская. Придётся рубить на ходу. Поэтому современные манипуляторы имеют систему программируемых подач. Ты задаёшь параметры — дальше автомат.

Настоящий ресурс. Я тебе скажу так: хороший рельсовый манипулятор стоит от 30 до 100 млн рублей в зависимости от тоннажа. Но он себя отрабатывает за 2 года при двухсменной работе. Потому что ручная ковка — это дикий брак до 40% и травматизм на каждом шагу. Манипулятор снижает брак до 5-7% и вдвое ускоряет цикл. Если он ломается, таксопарк стоит открытый. У нас один манипулятор вёз заготовку под пресс — у него лопнула гидростойка. Остановка на 3 дня. Потери — 12 миллионов. Поэтому я требую: всегда имей запасную стойку и насос. На складе лежат.

Мой совет. Если ты попадёшь на завод, где стоит, например, рельсовый манипулятор модели MZ-25 (25 тонн грузоподъёмности) или его китайский аналог — первым делом проверь уровень масла. Второе — слушай насос. Если начинает выть, значит, кавитация. Воздух сосёт из-за засорённого фильтра. Промедлишь — убил насос. Третье — смотри на износ губок. Если раковина глубже 3 мм — менять. Четвёртое — не доверяй автомату при зажиме тонкостенной трубы. Вручную дожми на малой скорости. Потому что трубу от нагрева раздувает, и автомат может её расплющить. Всё. Теперь ты знаешь базу.

Стоит также упомянуть следующие важные понятия: управление клещами манипулятора, гидравлический привод захвата, автоматизация ковочного производства, позиционирование заготовки при ковке, рельсовая тележка с поворотным механизмом, синхронная работа ковочного робота, повышение точности центровки поковки, надежность захватного устройства, максимальная грузоподъемность манипулятора и интеграция с ковочным прессом.

Какие технические характеристики важны при выборе рельсового манипулятора для ковки?

При выборе манипулятора ключевыми параметрами являются грузоподъемность (максимальная масса заготовки), скорость перемещения каретки по рельсам, ход захвата (диапазон раскрытия клещей), угол поворота заготовки (обычно ±360° в горизонтальной и вертикальной плоскостях) и тип привода (электрогидравлический или полностью электрический). Также учитывается рабочее давление в гидросистеме и способ управления — ручной с пульта или автоматизированный с ЧПУ.

В чем отличие рельсового манипулятора от ковочного робота или поворотного крана?

Рельсовый манипулятор предназначен для точного перемещения и вращения тяжелых заготовок непосредственно вдоль линии ковки, обеспечивая жесткую фиксацию и позиционирование с высокой повторяемостью. В отличие от крана, он не поднимает груз вверх (только поддерживает на весу), что снижает нагрузку на молот. Роботы имеют меньшую грузоподъемность, а рельсовые манипуляторы работают с заготовками от 500 кг до 20 тонн, интегрируясь в состав автоматизированного ковочного комплекса.

Как обеспечивается безопасность при эксплуатации рельсового манипулятора в горячем цехе?

Безопасность достигается за счет термостойкой изоляции кабелей и гидрошлангов, использования защитных экранов на каретке, дистанционного управления оператором с безопасного расстояния (с помощью пульта по радиоканалу), а также системы блокировки движения при касании молота. Дополнительно устанавливаются лазерные датчики перегрева подшипниковых узлов и устройства, предотвращающие падение заготовки при внезапной потере давления в гидросистеме.

Какое обслуживание требуется для рельсового манипулятора и как часто?

Обслуживание включает ежесменный осмотр гидравлики (уровень масла, утечки), проверку зазоров в рельсовом пути и износа губок захвата. Каждые 250-500 рабочих часов меняются фильтры и смазываются направляющие. Раз в год проводится ревизия гидроцилиндров, замена уплотнений и проверка электрики. При работе с особо горячими заготовками (выше 1100°C) сокращается интервал замены термостойких вставок на губках.

Можно ли модернизировать старый механический манипулятор с электродвигателем до современного гидравлического?

Да, это технически возможно, но экономически целесообразно при сохранении исправной рельсовой базы и ходовой тележки. Обычно меняют привод подъема/зажима на гидроцилиндры, устанавливают новый насосный агрегат и систему управления на базе промышленного контроллера. Однако стоит учесть, что несущая рама старого манипулятора может потребовать усиления для работы с современным гидравлическим оборудованием, что увеличивает стоимость переоборудования.
