Литье по газифицируемым моделям

Слушай сюда, салага. Добро пожаловать в цех, где пахнет не кофе, а связующим и окисью кремния. Я тут уже двадцать с лишним лет варюсь, всего навидался. Все эти ваши 3D-печати — игрушки, пока речь не идет о реальном чугуне или нержавейке. Хочешь понять, как делают детали, которые не выточить на станке и не выфрезеровать? Запоминай: литье по газифицируемым моделям (ЛГМ). Или, как мы говорим в простонародье, «литье по пенопласту». Да, именно так.

Забудь про «выжигаемые модели» из воска. Это для ювелирки. У нас — промышленный рок-н-ролл. Мы берем обычный пенополистирол (тот самый, из которого делают упаковку для бытовухи, только гораздо плотнее) и превращаем его в точную копию будущей детали. Отливка сложнейшего коленвала или корпуса насоса? Без вопросов. Пока твой 3D-принтер будет соплю жевать, мы уже сдадим партию.

Как это работает? Смотри на схему, не тупи. Принцип жестокий, но гениальный: мы делаем модель из пенопласта, обмазываем ее специальной огнеупорной краской (чтобы форма не рухнула), засыпаем песком в жесткий контейнер (опоку) и заливаем расплавленный металл. Пенопласт от температуры 700-800°C (до прихода жидкого металла) мгновенно испаряется, газифицируется. Металл занимает его место. Никаких разъемов, никаких уклонов — полная свобода для конструктора.

Вот тут главный инженерный нюанс. Пенопласт не просто исчезает, он превращается в кучу углерода и водорода. Если не дать этому газу выйти — получишь бомбу. Поэтому мы делаем краску проницаемой и песок не трамбуем ломами, а просто виброуплотняем. Металл давит, газ уходит сквозь стенки в песок, а песок держит контур. Это называется «вакуумно-пленочная формовка» в связке или просто «заливка под вакуумом». Мы отсасываем газы из опоки.

Прелесть этой байды в том, что мы экономим на модельной оснастке. В классике (литье в кокиль или по выплавляемым моделям) тебе нужен металлический пресс-инструмент — это сотни тысяч рублей и сроки полгода. А тут мы просто склеиваем пенопластовые блоки. Сложная геометрия? Не проблема. Сделали 3D-модель, нарезали на плоттере (CNC-фрезере) пенопласт, склеили — и готово. Профит в скорости и цене очевиден.

Теперь по делу, про характеристики, которые ты ищешь. Мы не на заводе «Калибр», тут тебе не допуски по 6-му квалитету. Реалии ЛГМ такие: Шероховатость Rz 40-80. Это хуже, чем по выплавляемым моделям, но лучше, чем в песчано-глинистой форме. Если надо чище — готовься к ручной зачистке или электролитно-плазменной полировке. Допуск по размерам: ±0.5 мм на первые 100 мм. И еще ±0.1 мм на каждые последующие 100 мм. Не фонтан, пляшет от температуры.

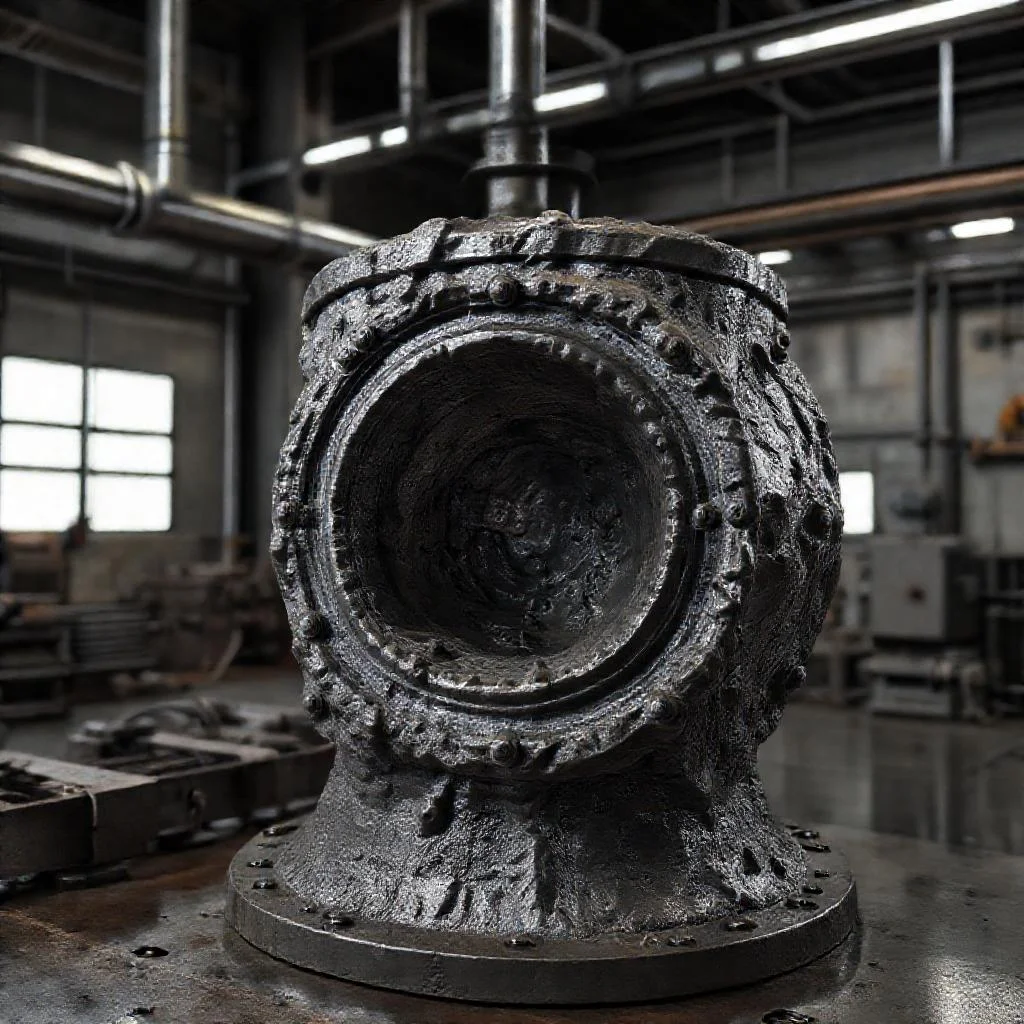

Вот тебе пример из моей практики: лили корпуса запорной арматуры из стали 20ГЛ. Диаметр условного прохода 300 мм. Классика требовала стержней и формы из ХТС (холоднотвердеющие смеси). Дорого, геморрой с обрубкой литников. По ЛГМ мы собрали модель из пяти пенопластовых сегментов, покрасили огнеупорным покрытием «Изосил» в три слоя. Залили. Через час — готовая отливка без облоя и с чистой внутренней полостью.

Но не думай, что это халява. Есть адские ограничения. Во-первых, облой по плоскости разъема — он будет, если криво склеил модель. Во-вторых, дефект «шелушение». Если краска треснет при заливке, металл зальется в песок, и получишь корку, которая отбивается кувалдой. В-третьих, угар углерода. Пенопласт дает сажу. Если деталь ответственная (сварные узлы), то на поверхности будет науглероженный слой. Его надо снимать на 1-2 мм глубиной, иначе сварной шов треснет.

С чего начинать, если хочешь попробовать? Берешь обычный упаковочный пенопласт (ПСБ-25), но лучше специальный конструкционный (ПСБ-С-50). Режешь нихромовой струной (бритвой не выйдет — крошится). Клей — обычный «жидкий пенопласт» или полиуретановый клей в баллончиках. Краску надо брать на основе циркона или корунда. Дешевая на основе кварца (маршалит) — отслаивается. Песок — сухой, фракция 0.2-0.4 мм, кварцевый. Вакуум — 40-60 кПа (не больше, иначе форму сожмет).

Заливка — это искусство. Металл должен идти медленно, чтобы пенопласт успевал газифицироваться, а не взрываться. Скорость заливки — примерно 0.5–1.5 кг/сек на 10 кг металла. Если лить быстро — получишь «пирог» из неразложившегося пенопласта внутри отливки. Да, такое бывает, если стажер спешит. Температура заливки для чугуна 1350-1400°C, для стали 1550-1600°C. Ниже — не прольются тонкие стенки (менее 5 мм). Выше — сгорит краска.

Совет старика: никогда не делай по ЛГМ детали с отношением длины к толщине стенки более 200:1. Например, трубу длиной 1 метр со стенкой 4 мм залить не сможешь. Металл остынет, не дойдя до конца, а пенопласт останется торчать. Либо ставь литниковые ходы (каналы) по всей длине. Конструктор должен дружить с технологом, иначе получишь брак.

Про экономику. Материал модели (пенопласт) стоит копейки. Дорогое — это время нарезки и покраска. Если объем производства — 100-500 деталей в год, ЛГМ окупается за счет отсутствия дорогой оснастки. Если нужно 10 000 штук — думай про литье под давлением или в кокиль. ЛГМ это штучное, опытное, ремонтное и мелкосерийное производство. Или для деталей с поднутрениями, откуда стержень не вытащить.

Еще один нюанс про экологию. Пенопласт при горении выделяет стирол. Воняет так, что у проверяющих носы сворачивает. Поэтому на современных участках ЛГМ стоят вытяжки с фильтрами дожигания. Если этого нет — не суйся, или местные жители придут с вилами. Мы ставили каталитические нейтрализаторы — дорого, но без них закрыли бы цех.

Как оценить качество? Берешь отливку и смотришь на поверхность. Если она гладкая, без шагрени (мелких шероховатостей) — краска лежала отлично. Если есть «рябь» — значит, пенопласт давал много газа, и металл кипел. Режим заливки нарушили. Если есть черные пятна — это сажа, недогоревший углерод. Придется пескоструить. Нормальная отливка ЛГМ матово-серая (для чугуна) или с легким налетом окалины (для стали).

Запомни главное: ЛГМ — это не «выжег и забыл». Это контроль каждой стадии. Плотность пенопласта не должна гулять: если кусок 20 г/л, а другой 30 г/л — металл уйдет в разные стороны из-за разного газообразования. Качество склейки проверяем ультразвуком? Нет, простым методом — отрываем рукой. Если оторвалось — брак. Должен держаться монолитом.

Что я тебе скажу в итоге. ЛГМ — это MVP литейного производства. Быстрый, дешевый, но требующий рук и головы. Нет второго шанса: залил металл, а если треснула краска или остался пенопласт — все, деталь в брак, пока не вырежешь дефект. Зато когда все получается — деталь выходит такой, что токарь только улыбается. Минимум припусков, максимум геометрии.

Если хочешь копать глубже — читай про технологию «Lost Foam Casting». Там есть исследования про давление газа в форме и методы вакуумирования на уровне 500-600 мм рт. ст. Но это уже для магистров. Тебе пока хватит базы. Иди в цех, попробуй собрать модель простой гайки М30 из пенопласта. Зальем завтра. Посмотрим, не взорвешь ли ты мне опоку. Погнали.

Стоит также упомянуть следующие важные понятия: процесс ЛГМ, пенополистирольные модели, вакуумирование формы, противопригарное покрытие, сухой песок, газификация модели, опока, литье в песчаные формы, точность отливки и экологичность производства.

Какие основные преимущества литья по газифицируемым моделям (ЛГМ) перед традиционными методами литья?

Основные преимущества включают: отсутствие литейных уклонов и разъемов, что позволяет получать отливки высокой точности с улучшенной геометрией. Технология обеспечивает идеальную чистоту поверхности и минимизирует механическую обработку. Также снижаются затраты на оснастку, так как не требуется сложных стержневых ящиков, и уменьшается экологическая нагрузка за счет отказа от связующих материалов в формовочных смесях.

Какие материалы используются для изготовления газифицируемых моделей?

Наиболее распространенным материалом является вспененный полистирол (ПСВ-Э). Для моделей сложной конфигурации или при высоких требованиях к качеству поверхности применяются сополимеры стирола, полиметилметакрилат (ПММА) или специальные восковые составы. Выбор материала зависит от температуры заливаемого металла, требований к коксовому остатку и газообразованию.

Как контролируется процесс газообразования при заливке металла в формы ЛГМ?

Процесс контролируется скоростью заливки металла, толщиной огнеупорного покрытия модели и режимом вакуумирования (если используется вакуумно-плёночная формовка). Оптимальная скорость заливки должна совпадать со скоростью пиролиза модели, чтобы избежать дефектов (газовых раковин или недоливов). Для отвода газов в форму часто добавляют вентиляционные каналы или используют специальные проницаемые формовочные смеси.

Какие дефекты наиболее характерны для отливок, полученных ЛГМ, и как их избежать?

Типичные дефекты: газовые раковины и поры (возникают при слишком быстром газообразовании), складки на поверхности (из-за недостаточной температуры заливки или плохого разложения модели), а также усадочные раковины. Для их предотвращения важно применять правильный режим сушки модели, контролировать толщину противопригарного покрытия (обычно 0.5–2 мм), использовать точный расчёт литниковой системы и обеспечить достаточный перегрев расплава.

Каковы требования к формовочным смесям для технологии ЛГМ?

Формовочная смесь должна обладать высокой газопроницаемостью для вывода продуктов пиролиза модели, а также достаточной прочностью, чтобы выдержать давление вакуума и расплава. Чаще всего используют сухой кварцевый песок без глинистых связующих (до 95% SiO2) с определённым гранулометрическим составом (обычно фракции 0.2–0.4 мм) для обеспечения постоянной пористости. Применение жидких самотвердеющих смесей допускается, но реже.
