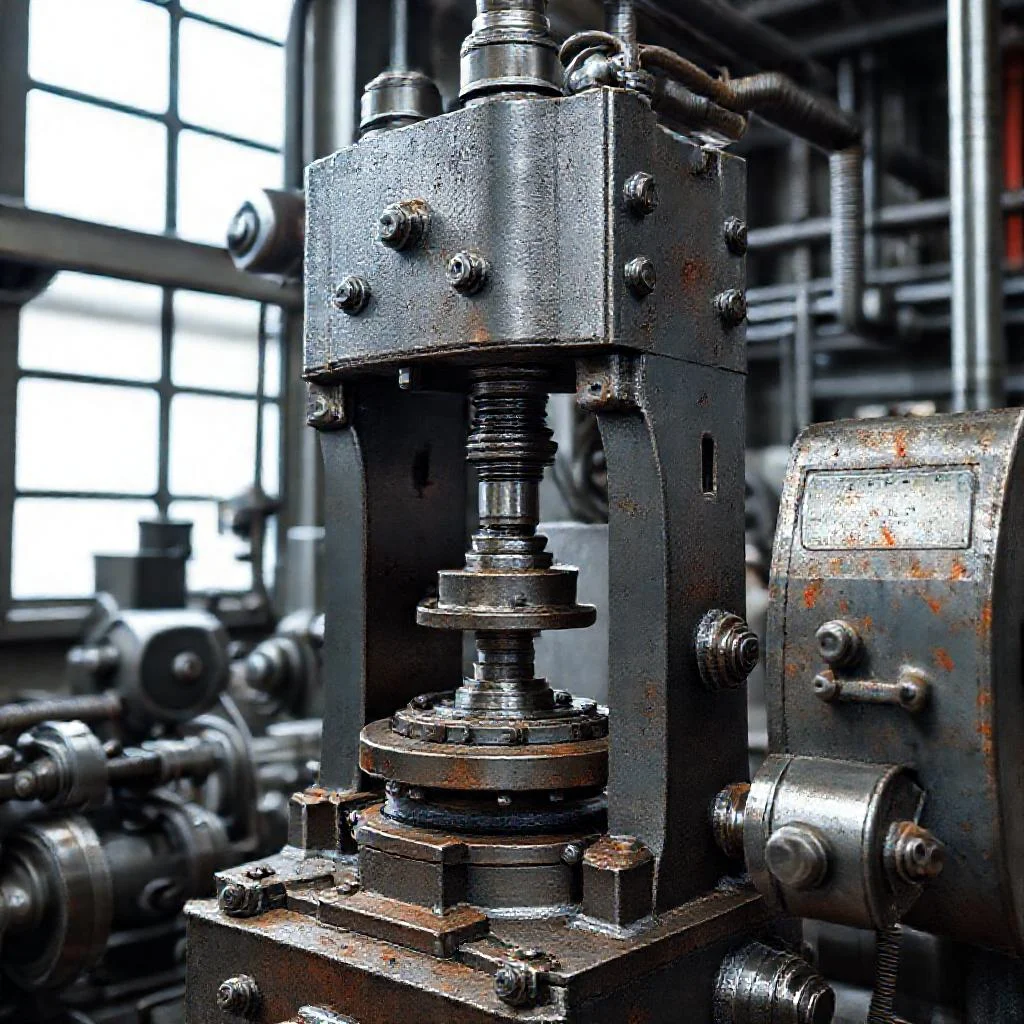

Нажимное устройство

Слушай сюда, салага. Двадцать лет в цеху, десятки переваренных узлов, пусконаладка от Китая до Норвегии — я тебе так скажу: нажимное устройство (НУ) — это не просто железка с пружиной. Это сердце механизма, которое не должно останавливаться ни на секунду. Давай разберем его так, чтобы ты в первый же день не посадил пресс-форму на клин.

**Зачем оно вообще нужно и почему без него — никуда?**
Представь, что ты держишь две доски, а между ними мокрый лист фанеры. Если просто сжать их силой — клей вытечет, лист поведет, брак. Если сжать слабо — расслоится. В любом прессе, штампе или экструдере суть одна: нужно создать четкое, контролируемое усилие. НУ — это тот самый «умный домкрат», который дожимает материал до расчетной толщины и держит его ровно столько, сколько нужно, с точностью до микрона. Без него любой пресс — просто кувалда, а не оборудование.

**Устройство: что внутри и за какие гайки дергать.**
Стандартная схема, которую ты увидишь на любом нормальном гидравлическом прессе (а пневматику я даже обсуждать не буду — детский сад), собирается из четырех вещей. Первое: силовой гидроцилиндр. Не путай с обычным — тут поршень идет не на скорость, а на усилие, и часто с дифференциальной схемой подключения. Второе: гидравлический распределитель. Обычно золотниковый, часто с пропорциональным управлением — чтобы регулировать скорость подвода и дожима. Третье: насосная станция. С обязательным фильтром тонкой очистки (5 микрон минимум! Еще раз: бля, не экономь на фильтрах, иначе уплотнения вылетят за смену). И четвертое: система управления. От банальных конечников и реле времени до современного программируемого контроллера, который следит за усилием в реальном времени.

**Принцип работы: от касания до фиксации.**
Когда ты даешь команду «Пуск», рабочий стол пресса начинает двигаться вверх. Первая фаза — холостой ход. Скорость максимальная. Я обычно настраиваю так: 60-80% от максимума насоса, чтобы плита подошла к заготовке за секунду, но без удара. Как только НУ входит в контакт с материалом — это ловится или по давлению (поплавковый клапан), или по концевому датчику на штоке — включается вторая фаза: рабочее дожатие. Расход масла резко падает, давление начинает расти по экспоненте. Здесь главное — не пережать. Типичная ошибка желторотых: они лупят полное давление сразу. Деталь трескается. Нормальный режим: плавный набор до номинального давления 250-320 атмосфер (зависит от паспорта). Время дожатия — не более 2-3 секунд. Дальше идет фаза выдержки. Держишь давление по манометру не ниже 90% от номинала. Если давление падает (травит клапан или уплотнение) — это брак. Умные схемы сразу дают подпитку от аккумулятора.

**Реальные цифры, которые спасут твой бюджет.**
Я тебе приведу пример из своей практики: пресс для прессования пластика усилием 630 тонн. В спецификации к нажимному устройству часто пишут «Усилие 25 000 кН». Херня это все без скорости подвода. Смотри реальные параметры: скорость холостого хода — до 150 мм/с. Скорость рабочего хода (дожатие) — 5-10 мм/с. Если у тебя эти цифры не совпадают с реальностью — значит, либо дроссель забит, либо насос дохлый. Ход поршня НУ обычно 200-400 мм для большинства задач. И никогда не верь производителю, который говорит, что его НУ держит давление без падения 24 часа. Через 8 часов обязательно упадет на 10-15% — это нормально, из-за утечек в уплотнениях. Хороший показатель — падение не более 20% за 12 часов. Если больше — меняй манжеты.

**Где оно ломается чаще всего? Твой «смертельный» номер.**
Первая причина посылок в ремонт — грязь. Масло в баке — как кровь у человека. Если система негерметична, или ты решил залить дешевую «гидравлику» с рынка — абразив за 2 месяца убивает уплотнения золотника. Вторая — неправильная настройка клапана давления. Стажеры любят крутить его «на глаз». Результат — разрыв шланга или разрушение корпуса цилиндра. У нас был случай: парень на 200-тонном прессе выкрутил редукционный клапан до упора, чтобы «быстрее было». Шток погнуло так, что он вышел из цилиндра на 15 мм и заклинил. Ремонт — 120 000 рублей и простой на неделю. Не повторяй. Третье — износ направляющих втулок поршня. Если слышен металлический стук при движении — стопори машину. Это люфт, который через час приведет к задиру зеркала цилиндра.

**Совет бывалого: как настроить НУ на глаз, без мануала.**
Теоретики из отдела разработки тебе скажут: «Смотри в график переходных процессов». Практика проще. Выключи насос, сбрось давление до нуля. Открой сливную линию. Дай команду на подъем. Если шток идет рывками — в системе воздух. Страви через верхнюю пробку цилиндра, иначе при рабочем ходе поршень выстрелит, как из пушки. Далее, на холостом ходу отрегулируй дроссель на распределителе так, чтобы скорость была 80-100 мм/с. Дальше дай нагрузку (положи на стол болванку). Включи дожатие. Контролируй время подъема давления. От нуля до номинала — 1,5 секунды. Если дольше — проверь насос или утечки. Если быстрее — риск гидроудара. И главное: после настройки обязательно проверь работу аварийной остановки. Пальцы жалеть не будут.

**Почему я ненавижу дешевые азиатские НУ (и тебе советую).**
Видел я кучу китайских «нонеймов». Внешне красиво — покрашено, манометры блестят. Внутри — литье с раковинами, уплотнения из дешевой резины, которые через месяц дубеют и трескаются. Одна история: на упаковочном прессе через три недели эксплуатации у них лопнул корпус гидроцилиндра. Хорошо, что оператор отошел за смазкой. Давление 200 атмосфер выбросило масляное облако на 15 метров. Если бы человек стоял рядом — осколки чугуна по 2 кг. Я тебе завещаю: если бюджет не позволяет купить бренд (Bosch Rexroth, Parker, Eaton, или хотя бы нормальный российский), лучше сделай сам из толстостенной трубы и закаленного штока. Проверенный вариант: труба 20Х (сталь 45) со стенкой не менее 15 мм, шток — из стали 40ХН с закалкой до 48-55 HRC. Ресурс — 5-7 лет без ремонта при нормальном обслуживании.

**Обслуживание — твой хлеб. делай это раз в месяц.**
Первое: проверь уровень масла в баке. Зеркало — на 2/3 высоты. Ниже — кавитация насоса. Второе: смени фильтр. Даже если он визуально чистый — меняй раз в 300 моточасов. Третье: подтяни все болты крепления НУ к станине. От вибрации они ослабевают. У меня был случай: открутилась гайка на штоке, и поршень ушел вверх, выбив верхнюю траверсу. Четвертое: смажь направляющие. Не графитовой смазкой, а специальной гидрофобной — чтобы вода с маслом не смешивались. И главное: заведи журнал эксплуатации. Записывай каждую аварию, каждую замену уплотнения. Через год ты будешь знать все болячки своего НУ лучше, чем инженер-конструктор.

**Аварийный режим: что делать, если полетела автоматика.**
Если у тебя на пульте загорелась красная лампа «Авария» и насос не запускается — не паникуй. Сразу отключи главный автомат. Вручную открой байпасный клапан (он обычно на панели распределителя или на самом цилиндре). Если давление упало, но плита не опускается — значит, заклинило золотник. Легко стукни по корпусу распределителя резиновой киянкой (не молотком!). Если не помогло — открути пилотный канал и слей масло в ведро. Плита должна опуститься. Никогда не лезь под плиту, пока она не фиксирована механическим упором. Я раз видел, как стажер полез под 40-тонный стол, думая, что давление сброшено, а там воздушная подушка. Хорошо, успели оттащить за ноги. Не будь идиотом.

**Как выбрать НУ для конкретной задачи (база для чайника).**
Если давишь пластик — нужно усилие 0.5-1.5 тонны на квадратный сантиметр площади формы. Пример: для формы 100х100 мм (100 см²) нужно минимум 50 тонн усилия. С запасом 20% — ставь НУ на 63 тонны. Для металла (холодная штамповка) — от 2 до 4 тонн на см². Для горячей — меньше, потому что металл податливый, но скорость нужна выше. И никогда не ставь один большой цилиндр, если можно поставить два малых. Синхронизация проще, компактнее. Но это тема отдельного разговора. Сейчас запомни: лучше взять НУ с запасом по ходу +50 мм, чем мудрить с подкладками.

**Последний штрих: будь внимателен к мелочам.**
У тебя будет искушение поставить манометр с большим диапазоном («для красоты»). Не ставь. Шкала должна быть такой, чтобы рабочее давление было во второй трети шкалы. Иначе точности не будет. Еще: все резьбовые соединения на НУ мажь высокотемпературной смазкой (медной или молибденовой). Обычный литол сгорает и прикипает намертво. Я лично потратил полсмены, чтобы открутить одну гайку М42, которую какой-то «умник» затянул «насухую». Итог: сломанный вороток и потерянный рабочий день. Инструмент любит уход, а НУ любит точность. Разберись с этим сейчас, и через 10 лет ты будешь рассказывать стажерам такие же истории, как я. Всё, давай, работай.

Стоит также упомянуть следующие важные понятия: механизм привода, силовой винт, эксцентриковый зажим, пневмоцилиндр, гидравлический домкрат, реечная передача, рычажная система, шайба тарельчатая, направляющая втулка, упорный подшипник.

Какое давление должно быть в гидравлическом нажимном устройстве для получения максимального усилия?

Рекомендуемое рабочее давление указывается в паспорте конкретной модели и обычно составляет от 100 до 700 бар. Максимальное усилие зависит от площади поршня (F = P × S). Превышение номинального давления опасно разрушением уплотнений и корпуса. Для точного расчета используйте манометр с классом точности не ниже 1.5.

Как часто нужно менять рабочую жидкость в нажимном устройстве?

Замена масла проводится каждые 2000–3000 циклов или раз в год, если устройство эксплуатируется при высоких нагрузках (например, в прессах для запрессовки подшипников). При появлении мутности, осадка или металлической стружки замена обязательна немедленно. Используйте только рекомендованные производителем гидравлические масла, например, ISO VG 46 или 68.

Почему нажимное устройство развивает усилие меньше паспортного значения?

Наиболее частые причины: подсос воздуха через изношенные уплотнения (проверьте шток и сальники), низкий уровень масла, засорение перепускного клапана или вязкость жидкости, не соответствующая температуре (если температура ниже -10°C, масло загустевает). Проведите прокачку системы и осмотрите шланги на наличие трещин.

Допустима ли работа нажимного устройства в перевернутом положении (под углом)?

Для большинства гидравлических устройств (особенно с ручным насосом) работа под углом более 45° категорически запрещена, так как это ведет к оголению всасывающего патрубка и кавитации. Исключение — специальные модели с герметичным бачком (например, для строительных домкратов). Все эксперименты с нештатным положением снижают ресурс уплотнений в 2–3 раза.

Как устранить самопроизвольное опускание штока под нагрузкой?

Этот симптом указывает на утечку через обратный клапан или манжету поршня. Порядок действий: 1) Слейте масло и снимите узел золотника; 2) Проверьте седло клапана на наличие забоин (при их наличии — замените золотник); 3) Переберите поршень — замените уплотнительное кольцо и манжету, смазав их консистентной смазкой. Если проблема осталась, попробуйте увеличить предварительное натяжение пружины клапана на 0.5–1 оборот.
