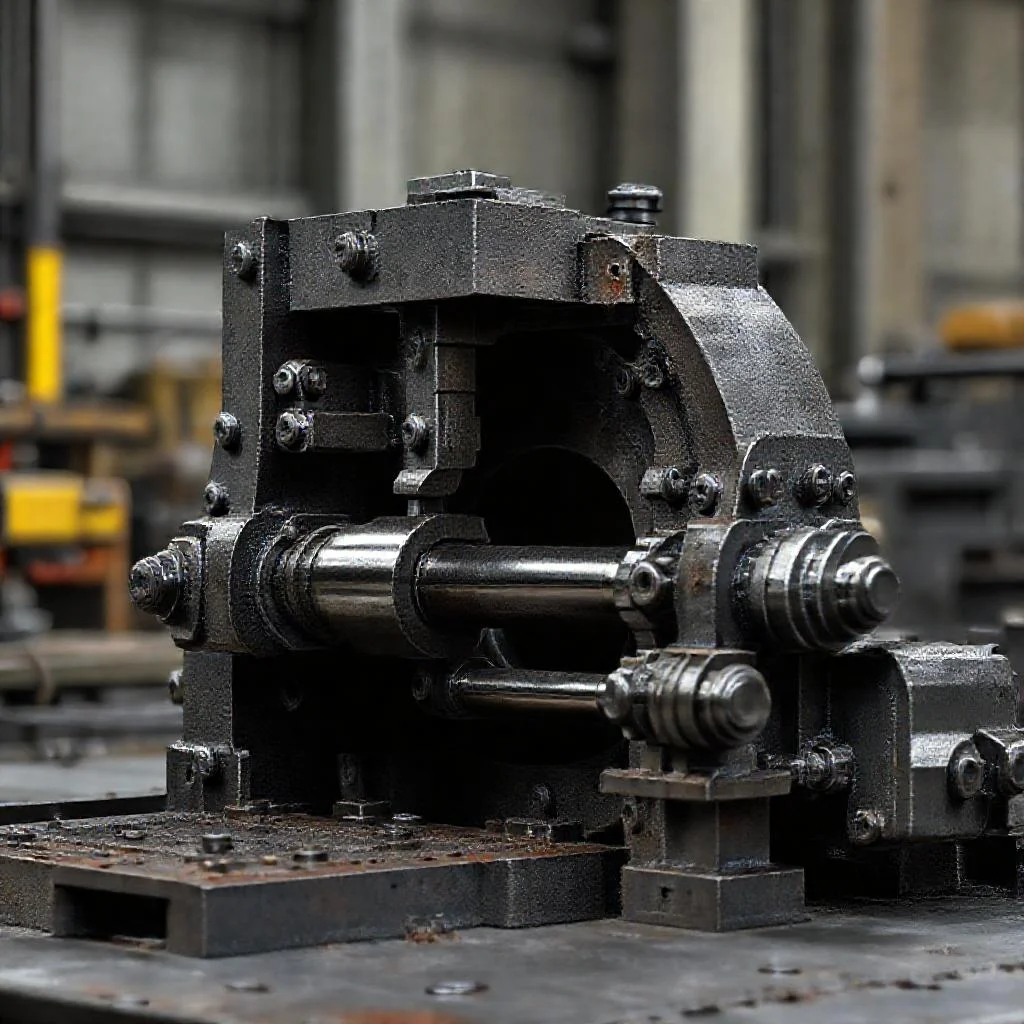

Поломка рычажной системы ножниц холодной резки проката

Поломка рычажной системы ножниц холодной резки проката

Коллеги, привет. С вами инженер-технолог с двадцатилетним стажем, который за эти годы через десятки ножниц прошел — от старых «зубров» до современных «гильотин» с ЧПУ. Сегодня поговорим о наболевшем. О том, как рвется и клинит рычажная система ножниц холодной резки.
Не будет общих слов — только железобетонные факты, разбор причин и практические советы. У нас здесь не лаборатория, а цех. Если оборудование встало — план горит, начальство на ушах стоит.

Анатомия поломки: как это выглядит в реальности

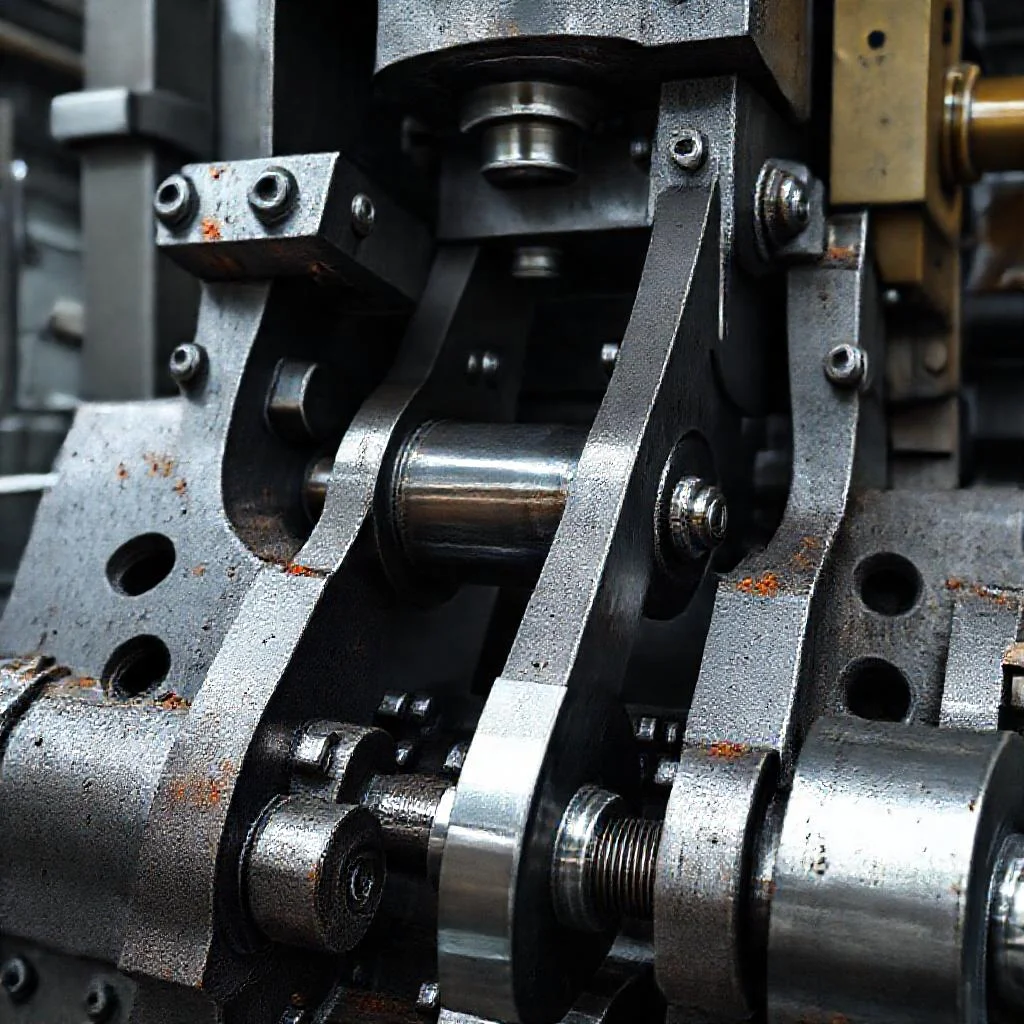

Рычажная система ножниц — это не просто пара рычагов. Это передаточный механизм, который трансформирует усилие гидроцилиндров или эксцентрика в режущее движение ножа. Когда она ломается, спектр симптомов четкий.
Вы либо слышите металлический «бах» с последующим скрежетом, либо замечаете, что резы пошли кривые, с задирами и неравномерным зазором. Либо нож просто встал колом где-то в середине хода — и гидравлика воет, а конструкция не двигается.

Типичная картина: при резке круга диаметром 50 мм из стали 45 вы слышите глухой удар в районе шарнира. После остановки и осмотра обнаруживаете трещину в серьге-проушине или деформацию оси.
Второй вариант — клинит шарнир, износ втулки — и рычаг начинает «гулять» в стороны. Нож перекашивается, зазор становится переменным, и вместо чистого среза получаем рваную кромку с завалом.

Бытовой пример из моей практики: на одном из заводов ножницы резали квадрат 120 мм непрерывно 8 часов. Потом — характерный хруст. Разобрали: палец шарнира лопнул пополам, как пересушенная кость.
Причина? Нарушение смазки и усталостный износ, как следствие — перекос на 0,3 мм вырос в динамический удар. Вопрос времени.

Коренные причины: почему рычажная система не выдерживает

Давайте без сказок про «усталость металла». Металл — честный материал. Он ломается только тогда, когда мы сами создали для этого условия.
Первая причина — это ударный характер нагрузки при истинном износе ножей. Если ножи затуплены — усилие реза растет не линейно, а скачкообразно. Рычаг получает не расчетное усилие, а удар.

Вторая — нарушение соосности шарниров. Когда опорные втулки изнашиваются, выбирается зазор. Рычаг начинает работать как шатун с люфтом — каждое движение — это микроудар.
Через 5000-7000 циклов — появляется усталостная трещина в самом слабом месте, обычно в зоне концентрации напряжений у сварного шва или галтели.

Третья, и самая распространенная — это распорное усилие от неправильного зазора между ножами. Зазор должен соответствовать толщине разрезаемого металла. Если вы ставите зазор 1.5 мм на лист 10 мм — это эквивалент удара кувалдой по рычагу в конце хода.
Рычаги не рассчитаны на такую перегрузку. Они гнутся или ломаются в местах крепления осей.

Четвертая — так называемая «усталость металла» самого рычага. Не путайте с титановыми сплавами — здесь обычный 35ХНМФ или 40Х, прошедший закалку.
Если в конструкции была микротрещина, возникшая при сварке или литье, она будет расти под циклической нагрузкой. И однажды — бах. Просто бах, без громких предупреждений.

Влияние качества металла и проката

Сырье — это, простите за прямоту, тоже источник проблем. Если в разрезаемом металле есть расслоение, шлаковые включения или твердые включения с твердостью под 400-500 HV, нож встречает препятствие на порядок выше расчетного сопротивления.
Особенно это касается деформированных марок стали — излом на такой аномалии вызывает одномоментный пик нагрузки на рычаг, который передается во всю кинематику.

Еще момент: нагартовка поверхности проката. Если вы режете горячекатаный лист с окалиной, а перед этим неправильно задали режимы смазки, сопротивление трения в зоне реза возрастает на 15-20%.
Рычажная система берет нагрузку на себя, и если она уже ослаблена или есть начальные деформации, будет развиваться дестабилизация.

Ключевой профессиональный совет: перед настройкой ножниц всегда запрашивай сертификат на текущую партию металла. Если там есть разброс по твердости (например, 180-240 НВ для одной плавки) — необходимо делать поднастройку зазора именно под нижнюю границу, чтобы снизить усилие.
К сожалению, этим часто пренебрегают, а потом молятся на ремонт.

Частые ошибки на производстве

• Экономия на смазке шарнирных узлов. Графитная смазка должна загоняться под давлением каждую смену. Если мажете раз в месяц — забудьте о ресурсе более 15000 циклов. Втулки «съедаются» в ноль, и начинается игра валов.
• Резка «на сухую» или при недостатке СОЖ. Трение в зоне реза генерирует тепло. Если нож не охлаждается — он тупится быстрее. Тупится — растут нагрузки на рычаги. Связь прямая.
• Игнорирование вибрации. Когда рез идет с вибрацией, это не норма. Это значит, что рычаг или нож уже «болтается». Сразу проверять оси и зазор, а не продолжать резать, надеясь что «само пройдет». Не проходит.
• Использование «набивных» втулок из более мягкого металла. Некоторые «гонят» экономию, ставя латунные или стальные втулки с твердостью ниже паспортной. Итог — выработка оси рычага за две недели. Менять надо весь узел.
• Завышение усилия прижима. Если превысить на 10-15% усилие прижима заготовки, металл может вспучиваться в месте реза, закусывая нож. Обратная волна напряжения бьет через прижим в раму и рычаги. Лишняя работа для конструкции.

Практические рекомендации по диагностике и устранению

Самый простой способ выявить проблему на ранней стадии — контроль биения рычагов. Берете простую индикаторную стойку с часовой головкой, ставите на корпус рычага и даете холостой ход.
Если размах на индикаторе превышает 0.15 мм — у вас есть износ в шарнире. Не лезешь — готовься к замене оси и рычага через два месяца.

Проверку зазора между ножами делайте щупом не реже одного раза в неделю. При увеличении зазора более чем на 30% от номинала на сталь 65Г — это сигнал к немедленной регулировке.
Зазор — это не просто допуск, а ключевой фактор нагружения рычажной системы. Выставил неправильно — добью сам себя.

Замена изношенных осей должна производиться только на оригинальные, с последующей термообработкой до HRC 40-45 и шлифовкой до класса чистоты Ra не хуже 0.8.
Ставка неоригинальной оси от лобового токаря — это работа на грани. Он сэкономит на химическом составе, и первый же перегруз посадит узел.

Напоследок: никогда не пытайтесь работать с трещиной в корпусе рычага сваркой «на живую». Трещина в зоне сварного шва рамы — это повод вызывать бригаду с пескоструйкой и заваркой с последующим высоким отпуском.
Иначе вы заварите трещину, а рядом через два цикла пойдет новая — от напряжений. Проверено на личном опыте, хоть и горьком.

Рычажная система ножниц холодной резки — не вечная. Но она честно отходит свой ресурс при должном внимании и отсутствии диверсий в виде некачественного металла.
Следите за зазором, мажьте шарниры, не терпите вибрации — и оборудование не подведет в самый ответственный момент. Работаем.

Основные термины и элементы, связанные с этой темой:

• Износ шарнирных соединений ножниц
• Деформация тяг и рычагов привода
• Люфт в подшипниковых опорах кривошипа
• Трещина станины ножниц холодной резки
• Неисправность эксцентрикового механизма
• Износ направляющих скольжения ползуна
• Неправильный зазор между режущими кромками
• Разрушение пальцев и втулок рычажной системы
• Нарушение центровки соосности валов и рычагов
• Усталостное разрушение металла в зоне сварных швов
• Неравномерный износ тормозных колодок привода
• Потеря жесткости крепежных соединений рычагов

Почему произошёл излом рычага привода ножниц?

Наиболее частая причина — превышение допустимого усилия реза из-за затупления ножей или попадания в зону реза твёрдого неметаллического включения (например, окалины или шлака). Также излом возможен при нарушении теплового зазора в сопряжениях, что вызывает перекос и концентрацию напряжений. Проверьте состояние режущих кромок и наличие люфтов в шарнирах.

Как определить износ втулок и пальцев рычажной системы без разборки?

Ключевой признак — увеличенный люфт в шарнирных соединениях. Его можно проверить покачиванием рычагов вручную при остановленной линии. Характерный металлический стук при работе и нагрев узла (выше 60-70°C) также указывают на критический износ. Замерьте радиальный зазор щупом; если он превышает паспортные значения на 0,5-1 мм, требуется замена.

Из-за чего возникает несинхронное движение правого и левого рычагов?

Основная причина — неравномерный износ зубчатых зацеплений или деформация уравнительного вала, реже — разная жёсткость пружин возврата. Это приводит к перекосу суппортов и браку реза. Проверьте зазоры в зубчатой паре и биение вала индикаторной стойкой. Также выполните ревизию гидроцилиндров на предмет утечек, влияющих на синхронность подачи масла.

Какие дефекты смазки ускоряют поломку рычажной системы?

Работа на загрязнённой или обводнённой смазке (особенно в узлах трения без уплотнений) вызывает абразивный износ и коррозию поверхностей. Критично отсутствие смазки в нагруженных шарнирах — это ведёт к задирам и заклиниванию после короткого пробега. Рекомендуется контролировать влажность смазки (не более 0,5%) и регулярно очищать пресс-маслёнки.

Как влияет усталость металла на рычаги и что делать?

После длительной эксплуатации (обычно более 5-7 лет в зависимости от цикличности) в местах концентрации напряжений — галтелях и переходных радиусах — возникают микротрещины. Их не всегда видно визуально. Для раннего выявления используйте капиллярный метод (цветная дефектоскопия) или ультразвуковой контроль не реже одного раза в квартал. При обнаружении трещин рычаг подлежит немедленной замене.
