Повышенный износ шнеков в смесителях холоднотвердеющих смесей

Повышенный износ шнеков в смесителях холоднотвердеющих смесей

Коллеги, присаживайтесь. Тема, которую я хочу разобрать, заезжена, но от этого не менее кровава. Я проработал с «холодным твердением» (ХТС) больше двадцати лет, и каждый раз, заходя в цех, вижу одно и то же — шнеки, сточенные в хлам за три недели вместо положенных трех месяцев. Люди грешат на «плохой металл», но в девяти случаях из десяти мы закапываем деньги в яму собственными руками.

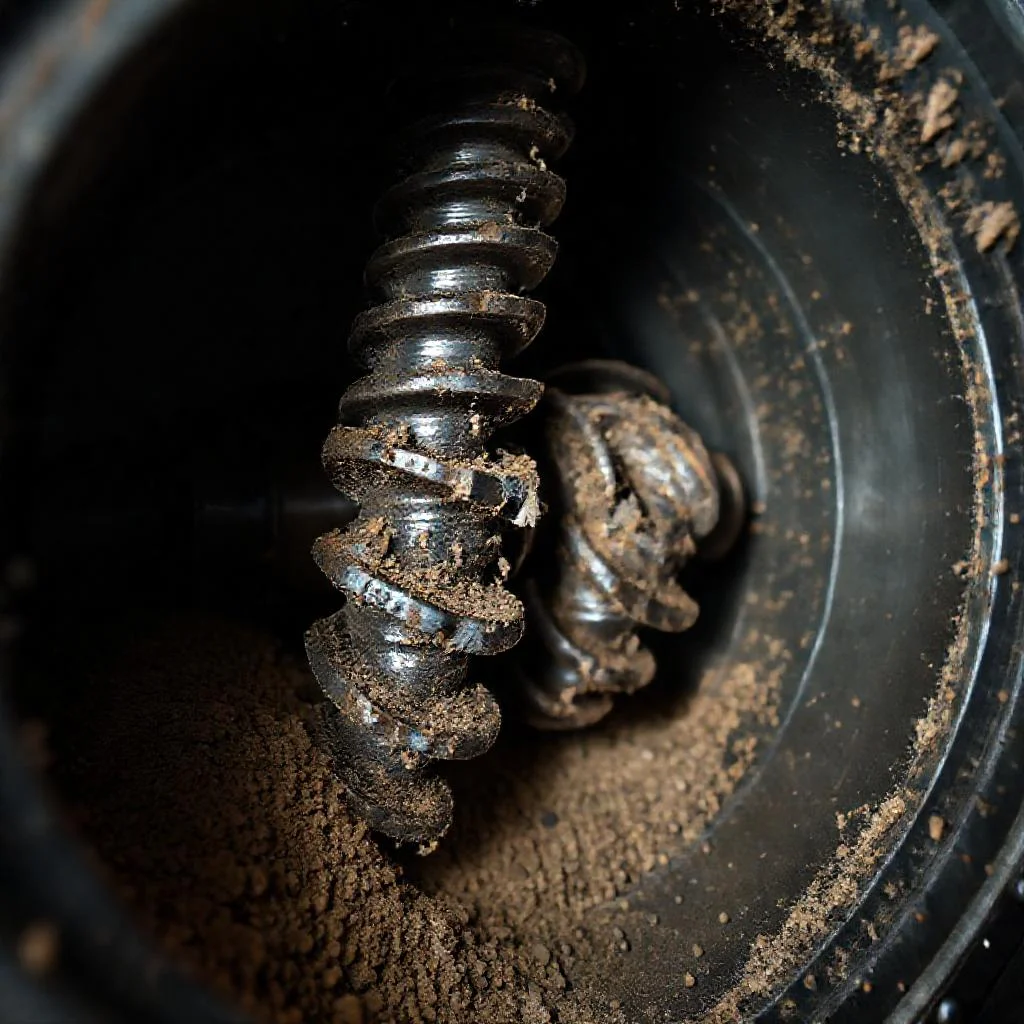

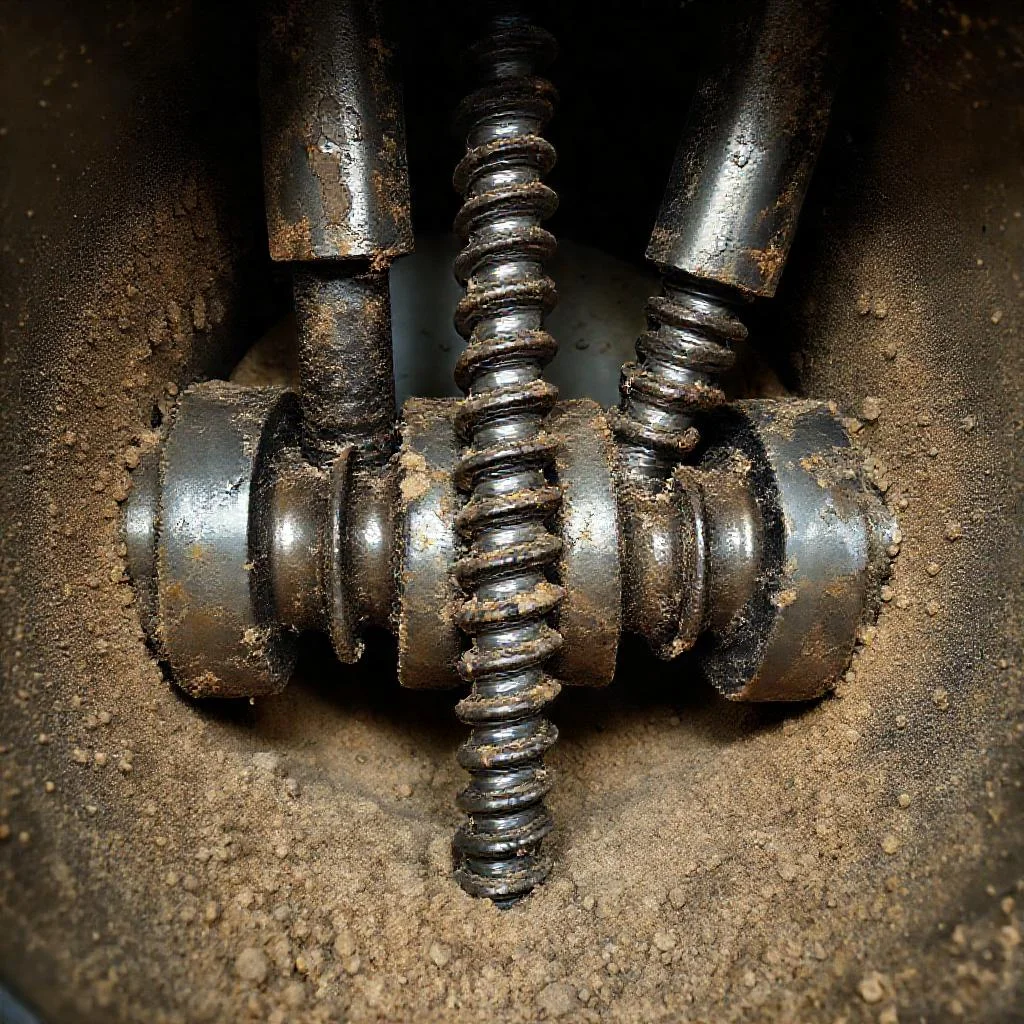

Я не буду читать вам лекции о теории трения. Я покажу вам, как выглядит настоящая проблема, когда вскрываешь смеситель и видишь винт, похожий на старую напильник. Мы разберем это на уровне ощущений — запаха перегретой смолы, хруста песка в подшипниках и вибрации, которую чуствуешь пятками через бетонный пол.

Симптомы. Что вы увидите, если не прятать голову в песок

Первый и самый очевидный признак — резкое падение производительности. Смеситель начинает «захлебываться». Вместо того чтобы выплевывать ровную струю смеси, он выдает комки, а затем и вовсе останавливается с воем. Вы подходите, а на пульте ампераж скачет на 30-40% выше номинала. Это не «электрика глючит» — это шнек перестал транспортировать массу.

Второй симптом — изменение качества самой смеси. Вы получаете «холодную» стружку или, наоборот, участки с переизбытком связующего. Мастер говорит: «Плохая смола!» Скорее всего, нет. Просто из-за износа лопастей шнека меняется траектория движения песчинок, и они перестают нормально обволакиваться.

Третий — вибрация. Если вы кладете руку на корпус смесителя (конечно, соблюдая технику безопасности) и чувствуете не ритмичную дрожь, а грубый, бьющий стук — лопасти шнека стерлись неравномерно, и вал бьет по корпусу. Это уже предаварийное состояние, до ремонта буквально несколько часов работы.

Наконец, осмотр. Если вы снимаете крышку и видите, что зазор между кромкой лопасти и корпусом стал больше миллиметра, — вы уже потеряли деньги. В идеале рабочий зазор должен быть 0,3-0,5 мм. Если он больше, смесь не перемешивается, а проскальзывает.

Коренные причины. Металл здесь ни при чем (почти всегда)

Давайте сразу расставим точки над «i». Шнек из обычной стали 45 или 40Х при работе с кварцевым песком и жидким стеклом/смолой изнашивается за месяц. Это данность. Вы не продлите его жизнь, просто заказав более толстую лопатку. Корень зла — в кинематике процесса и настройке оборудования. Абразивный износ — это не трагедия, это математика.

Главный убийца номер один — ударная нагрузка от неправильного ввода реагентов. Когда вы льете кислотный отвердитель в сухой песок, а потом добавляете смолу, в зоне загрузки происходит микро-взрыв. Кислота мгновенно реагирует с песчаной пылью и влагой, образуя твердые солевые корки. Эти корки, словно наждачное зерно, врезаются в поверхность шнека. Я видел, как лопасти срезало «на конус» за 40 часов работы из-за того, что жирная смола не успела смыть осевший отвердитель.

Вторая причина — это «гуляние» вала. У вас износились опорные подшипники промежуточной стойки или разбилась уплотнительная втулка? Вал начинает бить, и на зазоры в корпусе вы просто забиваете. Даже идеально твердый шнек будет работать как абразивный круг. Биение вала в 0,2 мм увеличивает фактический износ лопасти в разы, плюс начинает резать сам корпус.

Третья причина — перегрев смеси. ХТС-смеси любят температуру 18-22 градуса. Если песок горячий (35+), смола становится жидкой, теряет вязкость и перестает защищать поверхность металла от абразива. Песок трет не по смоляной пленке, а по голому железу. Скорость износа растет пропорционально кубу температуры. Это не шутка.

Четвертая причина — фракция песка. Люди экономят и берут песок с повышенным содержанием пыли и мелочи (менее 0,1 мм). Эта пыль создает пасту, которая не только хуже перемешивается, но и работает как тонкая шлифовальная суспензия. Крупный песок вы просто «перекатываете», а мелкая фракция режет металл на молекулярном уровне.

Частые ошибки на производстве

Я собрал топ-5 ошибок, которые убивают ваш бюджет. Запомните их как молитву:

• Экономия на наплавке. Когда шнек первый раз немного износился, его можно восстановить наплавкой твердым сплавом (сормайт или Т-590). Вместо этого его выбрасывают и покупают новый. Через месяц — то же самое. Наплавка стоит копейки, а ресурс вырастает в 2-3 раза. Жадность побеждает разум.
• Игнорирование подпятников. Каждый раз, меняя шнек, вы обязаны проверить состояние осевого упора. Если он люфтит, вы передаете всю нагрузку на верхний участок винта. Он сломается раньше, чем износится. Я видел, как ломали вал из стали 40Х за смену — только из-за того, что не поменяли подшипник за 500 рублей.
• «Колхозный» ремонт. Наплавка не по технологии. Люди берут простой электрод и «накидывают» валик на лопатку, не снимая старую лопатку. В результате дисбаланс такой, что смеситель трясет, как старый трактор. Лопатку отрывает, и она летит в корпус. Классика.
• Работа на сухую. Забывают вовремя долить пластификатор или воду (в зависимости от технологии). Смесь становится «жесткой», усилие на шнеке растет, и он начинает резать сам себя. Это как сверлить бетон без охлаждения — сверло умирает мгновенно.
• Неправильный шаг винта. Пытаясь увеличить производительность, на заводе заказывают шнек с меньшим шагом. Он начинает быстрее гнать смесь, но давление на лопасти возрастает, и они срезаются быстрее. Высокая производительность ценой постоянной замены шнеков — это ложная экономия.

Как с этим жить. Инженерное решение

Первое и главное — настройте режим дозирования. Отвердитель должен подаваться на уже увлажненный песок (если есть вода) или строго после смесителя «сухой» фазы. Никогда не лейте кислоту на сухой песок.

Второе — замените сталь шнека на износостойкую. Сталь Hardox 500 или аналогичная — это не роскошь, это необходимость. Да, она сложнее в сварке, но она стоит своих денег. Если бюджет совсем плохой — закажите термообработку (закалка + низкий отпуск) до твердости 45-48 HRC. Ресурс вырастет в полтора раза.

Третье — поставьте защитные накладки на входную зону. Самое гиблое место — это последние 200 мм винта перед выгрузкой. Приварите туда съемные пластины из износостойкой стали. Когда они сотрутся, вы их замените, а не весь шнек целиком. Это чертова экономия времени.

Четвертое — мониторьте температуру песка. Простое инфракрасное измерение на входе в смеситель. Если песок горячее 25 градусов — не начинайте работу, пока он не остынет, или не увеличивайте дозу воды (если технология позволяет).

Пятое — создайте график осмотра. Каждую пятницу снимать крышку и мерить щупом зазоры. Как только зазор превышает 0,8 мм — планировать замену. Ждать до последнего — значит нарваться на внеплановый простой всего участка. А простой в литейном цехе — это потерянные отливки и сорванный контракт.

И последнее. Заведите «черную тетрадь» на каждый шнек. Записывайте сколько тонн смеси он переработал, какой был песок, при какой температуре. Через пару месяцев вы увидите закономерность и будете точно знать, когда менять. Инженер — это не тот, кто чинит, а тот, кто предсказывает поломку.

Ключевые термины и узлы, рассмотренные в статье: причины абразивного износа, методы ремонта и восстановления наплавкой, а также особенности эксплуатации шнековых пар в условиях холодного отверждения смесей.

Вопрос 1: Почему происходит ускоренный абразивный износ шнеков, если мы используем стандартные марки стали?

Основная причина — высокая абразивность компонентов холоднотвердеющих смесей (кварцевый песок, огнеупорные наполнители) в сочетании с химической агрессивностью связующих (смолы, кислотные отвердители). Стандартные конструкционные стали (Ст3, 40Х) не обладают достаточной твердостью для сопротивления абразивному истиранию, а химическое воздействие смол и кислот ускоряет коррозионно-механический износ. Рекомендуется замена на износостойкие стали типа Hardox или наплавка твердосплавными материалами.

Вопрос 2: Как влияет неправильная геометрия шнека на его преждевременный износ?

Нарушение оптимальных углов навивки и шага витков приводит к повышенному трению смеси о корпус и сам шнек. Когда шаг слишком мал, материал переуплотняется, создавая зоны высокого давления и абразивного эффекта. Если шаг велик, возникает проскальзывание. В обоих случаях увеличивается контактная нагрузка на кромки витков, что локально усиливает износ в 1.5–2 раза быстрее по сравнению с корректной геометрией, рассчитанной под конкретный состав смеси.

Вопрос 3: Почему износ шнека усиливается при использовании некоторых типов отвердителей (например, ортофосфорной кислоты)?

Кислотные отвердители, особенно ортофосфорная и сульфокислоты, создают агрессивную среду, которая разрушает защитный оксидный слой на стали. Это активизирует механизм коррозионно-усталостного износа: поверхность шнека становится шероховатой и быстрее истирается песком. В таких случаях критически важна не только износостойкость, но и коррозионная стойкость материала — переход на нержавеющие стали (например, 12Х13 или 08Х18Н10) или нанесение эпоксидных покрытий может снизить скорость износа на 30–40%.

Вопрос 4: Как режим работы смесителя (например, перегрузка по скорости) влияет на срок службы шнека?

Эксплуатация на повышенных (сверх паспортных) оборотах вала смесителя увеличивает кинетическую энергию частиц песка и частоту их соударений с поверхностью шнека. Это переводит износ из режима скользящего трения в режим микроударной эрозии. При скорости вращения, превышающей оптимальную на 20–30%, ресурс шнека может сократиться вдвое. Дополнительным фактором является центробежное прижатие смеси к корпусу, что усиливает абразивное воздействие на наружную кромку витков.

Вопрос 5: Всегда ли равномерный износ шнека — признак нормальной работы? Или это тоже проблема?

Равномерный износ сам по себе лучше локального, но если он происходит слишком быстро, это указывает на системную проблему: неправильный выбор материала, слишком высокая абразивность фракции песка (более 0.8–1.0 мм) или недостаточная влажность смеси. Рекомендуется провести анализ: если шнек теряет 1 мм по толщине витка за 300–400 рабочих часов — это норма для стандартной стали, если быстрее — требуется либо смена материала шнека, либо корректировка фракционного состава наполнителя (добавление более мелких фракций) или использование керамической наплавки.
