Радиальный шламовый отстойник: Ликбез для тех, кто хочет не ловить ТМЦ, а делать бабло

Стажёр, давай сразу к делу. Забудь про картинки из учебников, где плавают лебеди. Мы на объекте, вокруг нас перекачивают тонны пульпы. И вот эта зелёная, воняющая угарным газом жижа должна превратиться в прозрачную воду для завода или уйти в хвосты. Без отстойника — это коллапс. А отстойник радиальный — это настоящий монстр, который решает проблемы гидроциклонов. Если у тебя сломался сгуститель, то ты будешь вычерпывать шлам лопатами. Не дай бог.

Слушай сюда. Мы не в лаборатории. У нас тут реальные плотности, пески, коагулянты, которые работают как надо, и гран-состав, который плывёт от смены к смене. Твоя задача — не просто залить жижу в чан, а заставить её эффективно разделиться на чистую воду и шлам, который можно увозить самосвалами. И радиальный отстойник, в отличие от тонкослойных или прямоточных, — это та самая железная лошадка, которая вывозит любую нагрузку, если ты её правильно настроил.

1. Устройство: Что мы с тобой тут замутили?

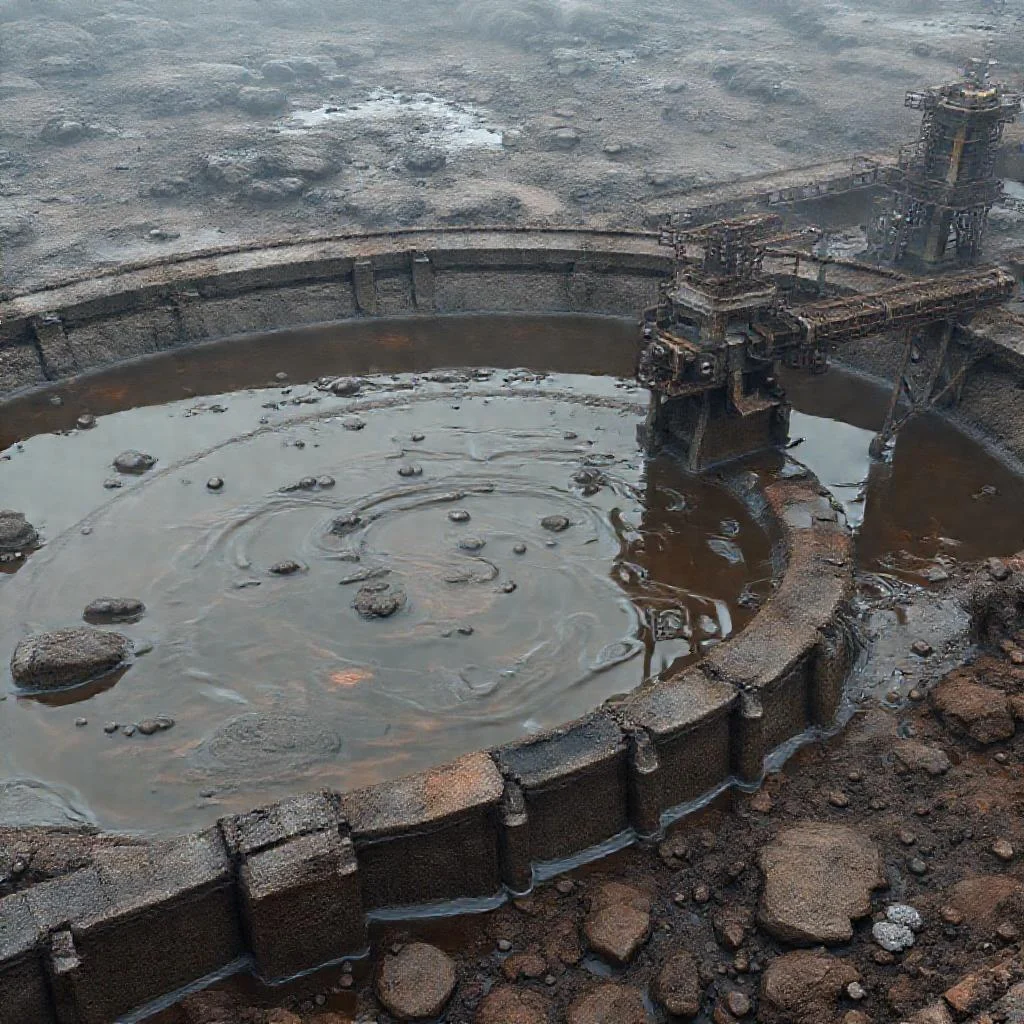

Представь себе огромную, плоскую лужу, облитую бетоном. Диаметр может быть от 10 до 100 метров, глубина — 3–4 метра. В центре — буквально колодец, центральная опора, куда через трубу вливается вся гадость (пульпа). Но это не просто бассейн для купания. Внутри — сложная ферма (мост), которая вращается как стрелка часов, но очень медленно.

Ключевая деталь, которая отличает радиальный отстойник от копеечного «вёдра и мешалки» — это заборное устройство. На этой вращающейся ферме висят скребки. Они похожи на плуги, которые врезаются в дно, шаркают по нержавейке и сгребают осевший шлам к центру. Не к краям, запомни! К центру, в приямок, откуда его сосет шламовый насос.

Есть ещё периферийный желоб — это как водослив. Чистая вода, переливаясь через гребенку (успокоительный порог), собирается в кольцевой лоток и утекает на доочистку или обратно в технологию. И главное — привод. Это мотор-редуктор с червячной передачей. Скорость вращения — 0,02–0,05 оборота в минуту. Идёт со скрежетом, тяжело. Если заклинило — всё, ты уволен, потому что шлам застынет бетоном.

2. Принцип работы: Как это варит, а не просто стоит

Первое, что ты должен понять — тут работает гравитация, но со старшим братом. Ты не просто ждёшь, пока упадет частица размером 5 микрон. Это будет ждать вечность. Мы добавляем флокулянт (полимер). Он, как клей, сбивает мелкие частицы в крупные хлопья — флоккулы. И вот эта флоккула уже падает вниз по закону Стокса, но быстрее раз в 10–50.

Жижа влетает в центральную камеру (иногда её называют «улитка» или «стакан»). Она успокаивается. Скорость потока падает резко — с 2-3 метров в секунду до нескольких сантиметров. Гидравлический удар снят. Далее пульпа радиально расходится от центра к стенкам. Чем дальше — тем спокойнее вода. В зоне осаждения тяжелые флоккулы падают на дно, а чистая вода устремляется к периферийному лотку.

Вот где мастерство! На дне образуется слой шлама. Скребки, двигаясь к центру, подрезают этот слой. Ты должен следить, чтобы этот слой не уплотнился до состояния «керамзит». Слишком жидкий шлам — плохо, перегрузка насоса. Слишком густой — завалит приямок, и мост встанет колом. Опытный инженер чувствует это по току привода: чуть-чуть густеет — сбрасывай частоту вращения, добавляй воду.

3. Суровая правда реальных характеристик

Не верь красивым буклетам. Вот тебе реальные цифры, с которыми я работаю. Удельная нагрузка: 0,5–1,5 куба пульпы на квадратный метр поверхности в час. Если Харт (вида слева) тебе гарантирует 3 куба — он врет, или у него идеальные условия, которых не бывает. У нас средняя плотность слива (чистой воды) — 30-50 мг/л взвешенных веществ. Это не питьевая, но для мойки оборудования — Отлично.

Геометрия: Соотношение диаметра к глубине (D:H) обычно от 8:1 до 12:1. Мелкие отстойники (до 20 м) — это для руды с крупной фракцией. Им не нужно много зоны уплотнения. А если у тебя хвосты обогащения угля или тонкий флотоконцентрат — ставь глубокий, с конусным дном. Иначе шлам не сползёт. У меня на одной обогатительной стоял плоскодонный — зарос грязью за три недели. Переделали на конический — забыли про проблему.

Материалы: Корпус из бетона B25 (не ниже!), защищенный кислотоупорной плиткой или полимерным покрытием. Если среда щелочная — обычный бетон умирает за год. Скребки чаще всего из нержавейки 12Х18Н10Т или износостойкого чугуна. Привод — мотор 5-15 кВт, но с двойным запасом по тяговому моменту. Экономия на приводе — похоронный марш для ремонта.

4. Эксплуатация: tip’ы от старого волка

Первое, чему я учу стажёров — смотреть на «зеркало» отстойника. Если на поверхности появилась корка (толстая, сухая) — значит флокулянта много или шлам переуплотняется. Нужно крутить скребки быстрее (частотник на помощь) или убавить дозировку полимера. Если вода мутная — флоккулы хрупкие, ломаются. Меняй реагент.

Характерный звук — стук металла по дну. Это скребок зацепил болт или камень. Остановить, посмотреть, убрать. Ну и самое «вкусное»: зимой. Отстойник — это большой холодильник. Вода на морозе расслаивается плохо, а шлам вянет. Я всегда заставляю монтировать подогрев центрального привода и пароспутники на шламовой трубе. Иначе к Новому году получишь бетонный пирог вместо отстойника.

Первый пуск — это спектакль. Никогда не заливай пульпу на сухое дно! Первым делом — залейся водой, создай водяную подушку слоем 0,5 метра. Иначе флокулянт сожрется об пыль и бетон, и первый же поток шлама ляжет коркой, как цемент. Я видел, как после такого пуска ребята кувалдами отбивали шлам — идиотизм чистой воды. Делай по уму, включай насос постепенно.

5. Цифры, которые решают тыщи

Давай прикинем. Обычный радиальный отстойник на 30 метров диаметром потребляет 7-8 кВт электроэнергии (привод+насос). Он даёт 100-150 кубов осветлённой воды в час. Если на заводе тебе нужно 2000 кубов воды на цикл, то потребуется 15 таких монстров. Но мы ставим один большой, с высоким бортом, и экономим кучу бабла на количестве.

Цена вопроса: от 2 до 10 миллионов рублей на металл и бетон (зависит от толщины стенок и химстойкости). Окупается такой агрегат за 6-8 месяцев на одной экономии реагентов и утилизации. Потому что, если отстойник не справляется, ты начинаешь тратить кучу флокулянта, потом забиваются гидроциклоны, падает производительность, и ты теряешь прибыль.

На одном медном комбинате мы заменили старые японские отстойники на наши, российские. Диаметр 70 м, глубина 3,5 м. Разница в содержание твёрдого в сливе сократилась в 2 раза. А срок службы — 25 лет против 12 у импорта. Потому что сделано с запасом: и привод мощнее, и скребки из износостойкого сплава, и бетон с добавками.

6. Реальные проблемы (и их решение)

Самое мерзкое — «забивание» центрального приямка. Шлам там уплотняется до состояния пластилина. Никакой насос его не откачает. Решение: ставят эжектор (водоструйный насос), который рыхлит дно. Или вибратор на приямок. У меня был случай — пришлось опускать гидромонитор и давить шлам своей же водой 8 часов.

Вторая беда — разрушение периферийного желоба. Лёд, ветер, коррозия. Если гребенка забилась или просела — вода уходит в обход, и осветление падает. Я всегда требую делать желоб из нержавейки, а не из черного металла Да, дороже, но зато потом не лазаешь с молотком каждую весну.

И вибрация. Если отстойник стоит на слабом грунте (на плывуне), его может «повести». Центральная колонна может накрениться. И тогда ферма начнёт скрести дно по кругу, вырывая канавки. Исправить это можно только геотехникой, но проще сразу заложить кусты свай. Я обычно заставляю делать динамическое зондирование дважды, чтобы не было сюрпризов.

7. Современные примочки: Мониторинг и автоматика

Щас модно ставить ультразвуковые датчики уровня ила. Они висят на ферме, сканируют дно и показывают, где толщина шлама превышает норму. Есть даже автоматическая система сброса шлама — дерьмовый насос включается, когда плотность достигает 300-400 гр/л. Я люблю такие системы, но с оговоркой: они должны быть с резервом ручного управления. Потому что автомат, когда глючит, может сжечь насос или забить трубу.

Ещё одна полезная штука — масс-спектроскопия на входе. Если ты видишь, что с предыдущего передела идёт скачок по содержанию тонких частиц (глины), ты просто добавляешь дозу коагулянта — и отстойник продолжает работать как часы. Без этой обратной связи ты бы просто утонул в грязи.

Но никогда не заменяй визуальный контроль. Раз в смену — пройдись по периметру, посмотри на цвет пены, послушай, как срабатывает гидравлический винт на гребенке (а он должен срабатывать с характерным хлопком). Автоматика — это для отчетов перед начальством. Реальность — в твоей голове и в твоих ботинках.

Заключение: Отстойник — это сердце твоей технологии

Запомни, стажёр. Радиальный шламовый отстойник — это не бетонная бочка с краником. Это сложнейший гидравлический аппарат, который требует уважения и внимания. Хочешь делать деньги — научись с ним работать.

Если ты правильно выбрал диаметр (исходя из скорости осаждения), если ты не экономишь на реагентах, если ты регулярно чистишь гребенку и не даёшь шламу заснуть — ты всегда будешь с водой и с сытым начальством.

И последнее: смотри, как вращается ферма. Она должна идти плавно, без рывков, без скрипа. Если она «плывет» как в замедленной съемке — всё ок. Если встала — звони мне. Иначе к вечеру будешь стоять по колено в шламе и плакать. За работу!
