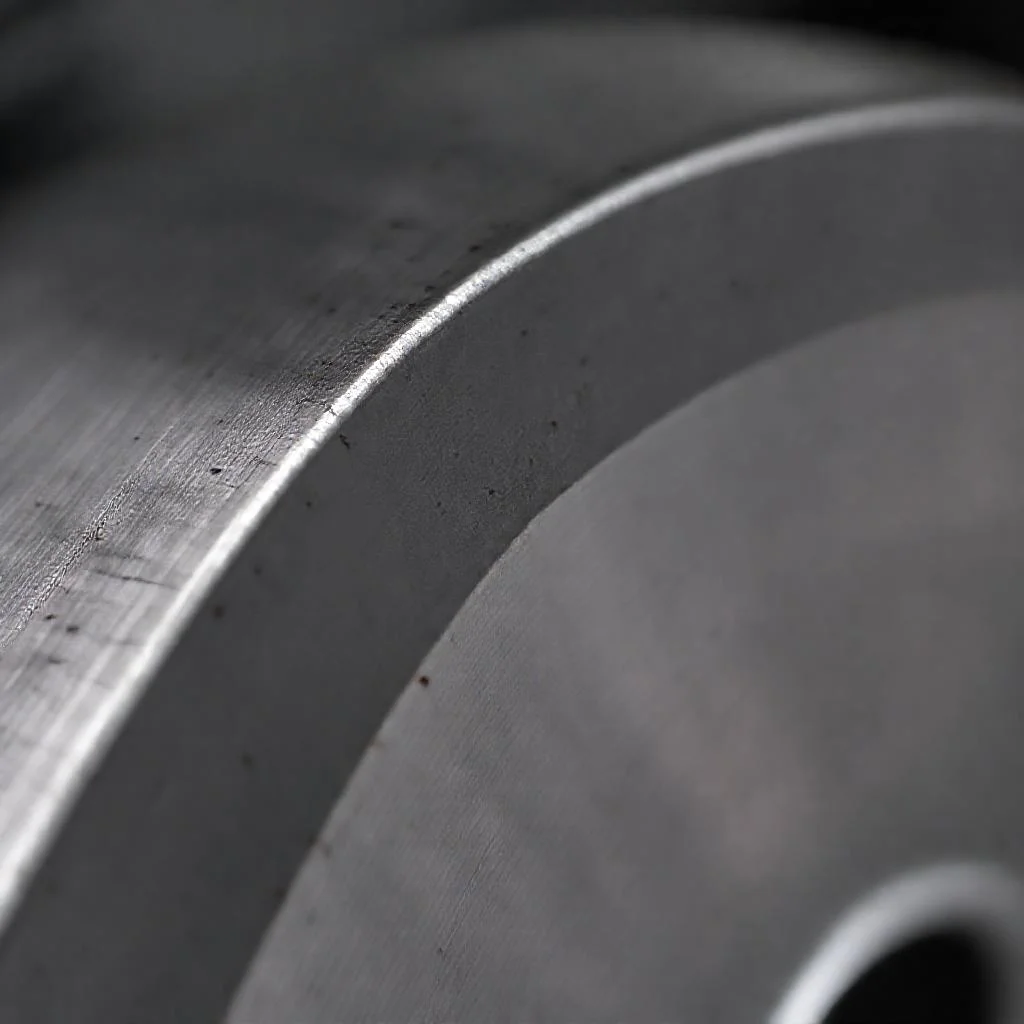

Штамповочный уклон

Слушай сюда, салага. Двадцать лет в штамповочном цеху — это не хухры-мухры, я такие грабли обходил, которые тебе и не снились. Сейчас я тебе расскажу про штуку, без которой хорошая поковка — это просто кусок дорогого металлолома. Забудь про скучные учебники, я тебе объясню про штамповочный уклон так, как это видят старые волки у пресса. Глаза разуй и запоминай, времени на раскачку нет.

Представь, что мы с тобой печем блины, только блин этот — раскаленная болванка весом под полтонны. А вместо сковороды — стальная форма, которая сжимает этот блин с усилием под тысячу тонн. Вопрос: как ты этот блин потом из формы выковыряешь? Если сделаешь стенки прямыми, как шкаф, — всё, привет. Поковка заклинит, как пробка в бутылке. Выбивать её придется кувалдой, порушишь и штамп, и деталь. Вот тут-то на сцену и выходит он — штамповочный уклон. Это твой ключ к спасению, твой зазор для отступления. По сути, это угол наклона боковых стенок в полости штампа, который мы специально делаем, чтобы поковка могла с чистой совестью выпасть наружу после удара.

Давай без соплей. Суть простая: металл при охлаждении сжимается, он вроде как сам хочет отойти от стенок, но трение — злая сука. Чем глубже и сложнее деталь, тем сильнее она прилипает. Штамповочный уклон компенсирует эту пакость. Мы наклоняем стенки штампа на несколько градусов относительно вертикали. Верхняя часть (пуансон) и нижняя (матрица) имеют свои углы. Если этого не сделать — деталь останется в штампе, а следующий цикл просто разнесет оснастку вдребезги. Тысячи тонн усилия ищут слабое место, и если поковка не вылетела — слабым местом станешь ты или оборудование.

А теперь конкретика, которую ты не найдешь в дешевых методичках. Величина уклона — это не «пальцем в небо». Есть жесткое правило: чем больше глубина полости, тем круче должен быть угол. Для наружных поверхностей (по матрице) мы обычно берем уклон от 3 до 7 градусов. Для внутренних (по пуансону) — от 5 до 10. Почему разница? Потому что внутренние полости больше охватывают инструмент, и металл усаживается на пуансоне как собака на цепи. Если у тебя сталь углеродистая — можно чуть меньше. Если нержавейка или жаропрочный сплав — углы приходится задирать круче, иначе инструмент просто оторвет. Я тебе цифры скажу живые: на глубоком ребре в 100 мм уклон в 3 градуса даст тебе расширение всего на 5 мм сверху. Кажется мелочь, но эта мелочь решает, уедешь ты домой в 18:00 или будешь до полуночи выбивать заготовку гидравликой.

Многие зеленые инженеры думают: «Да ладно, сделаем уклон побольше, чтобы наверняка». Идиоты. Перебор с уклоном — это прямой путь к перерасходу металла. Каждый лишний градус — это лишние граммы, а то и килограммы стали, которые потом пойдут в стружку. В крупносерийном производстве это миллионы рублей на ветер. Твоя задача — найти золотую середину. Чтобы и деталь вылетала без пинка, и припуск под мехобработку был минимальным. Мы, старые технологи, эту середину чуем спиной. Например, для простого фланца высотой 40 мм я заложу уклон 5° на наружку и 7° на внутренку — и будет тебе счастье.

Расскажу случай из практики, чтоб ты прочувствовал. Лет десять назад принесли нам чертеж на ступицу для карьерного самосвала. Немцы чертили, суки, теоретики. Поставили уклон в 1.5 градуса, типа современные смазки и пресс-лубриканты всё решают. Первая же поковка встала в матрице намертво. Пришлось штамп разбирать, форсунками ее отжигать, а потом высверливать остатки. Я вызвал их технолога к нам в цех, ткнул носом в этот недоуклон и сказал: «Играйся на своей бумаге, а мы работаем с живым металлом». Переделали на 3.5 градуса — и полетело как по маслу. Запомни: хороший уклон — это когда выбивной толкатель едва касается поковки, а она уже сама падает.

Устройство этого уклона, если смотреть по штампам, двойное. Есть так называемый «штамповочный радиус», который сопрягает уклон с дном полости. Если сделать переход острым — получишь концентратор напряжений, и поковка треснет при штамповке или начнет крошить штамп. Радиусы закругления должны быть не меньше 3-5 мм на легких деталях и до 15-20 мм на тяжелых. Я всегда говорю: «Уклон и радиус — это братья-акробаты». Один обеспечивает выход, второй — целостность. На реальном производстве мы закладываем уклоны по ГОСТ 7505-89, если деталь стандартная, но для сложных поковок приходится импровизировать, опираясь на банальный опыт. Нет ничего хуже, чем когда стажер смотрит на чертеж и не понимает, почему на виде сверху одна цифра, а на разрезе — другая. Потому что это проекция уклона, двоечник.

Сейчас, с развитием КШП (кузнечно-штамповочного производства), многие пытаются проталкивать штамповку без уклонов — так называемую «точную штамповку». Это для элитных деталей, где каждый грамм материала на счету. Там идут в ход выталкиватели, специальные смазки и сверхвысокие давления. Но, парень, это совсем другая песня и другие деньги. Для 90% того, что делаем мы — от шестерен до рычагов подвески — классический штамповочный уклон остается нашим надежным другом. Не гонись за хайпом, сначала научись грамотно ставить 5 и 7 градусов на простых поковках, а потом лезь в нанотехнологии.

Еще один момент, про который все забывают. Направление уклона. Оно должно быть строго в сторону разъема штампа. Если у тебя деталь коробчатой формы, внутренние стенки должны иметь уклон, расширяющийся к верху, чтобы пуансон выходил свободно. Наружные — чтобы матрица не держала деталь. Понимаешь, логика? Всё должно работать как ведро: если наклонил — вода вылилась. Если сделаешь уклон в обратную сторону — деталь либо не выпрессуется, либо раздавит тебе пуансон. Я видел однажды, как на прессе в 4000 тонн лопнул штамп из-за того, что какой-то умник перепутал «верх» и «низ» на чертеже. Металл разлетелся по цеху как шрапнель. Хорошо, никого не убило. Так что будь внимательнее, когда назначаешь уклоны на симметричных деталях.

Как это выглядит на рабочем месте? Вот ты стоишь у штампа, только что сняли поковку. Я щупаю её рукой (в перчатке, дурак, не вздумай голой!) и говорю: «Нормальный уклон, держит микрон в минус». Потому что на практике мы еще и усадку остывающего металла компенсируем. Уклон остывает быстрее, он — первый кандидат на трещину, если переусердствовать с углом. Поэтому на высокоуглеродистых сталях мы делаем уклоны пологими, но длинными, чтобы не было резких перепадов температур в теле штампа. Есть у меня знакомый конструктор, он любит ставить уклон 7° на всё подряд. Мол, универсально. Но на мелких деталях это пиздец — припуск под резьбу потом срезать нечего. Каждый раз ругаемся.

Зачем тебе это всё, спросишь ты? Затем, что штамповочный уклон — это не просто цифра на чертеже. Это твоя личная гарантия, что деталь вылетит, штамп не треснет, а мастер не придет к тебе с кувалдой. Это тот самый «отступной», который ты даешь суровой физике металла, чтобы она была к тебе снисходительна. Запомни простое правило: не знаешь, какой уклон ставить — ставь 5 градусов. С большого ума не выйдешь, а с малого — выйдешь в расход. Иди, перекури, а потом пойдем на пресс смотреть, я тебе покажу, как по блеску на поковке определить, правильно ли мы этот уклон заложили.

Основные термины и элементы, связанные с этой темой:

• Конструкция штампа
• Угол наклона стенки
• Технологическая оснастка
• Горячая штамповка
• Холодная штамповка
• Извлечение поковки
• Чертеж поковки
• Припуск на штамповку
• Ребро жесткости
• Линия разъема штампа
• Деформация металла
• Облойная канавка

Какое минимальное значение штамповочного уклона рекомендуется для горячей объемной штамповки?

Минимальный штамповочный уклон для горячей объемной штамповки обычно составляет 3–5° для наружных поверхностей и 5–7° для внутренних. Конкретное значение зависит от глубины полости ручья штампа, сложности формы поковки и материала. Для глубоких полостей уклон увеличивают до 10–15°, чтобы компенсировать усадку металла и облегчить извлечение заготовки.

Чем отличается штамповочный уклон для наружных и внутренних поверхностей?

Для наружных поверхностей поковки (охватываемых штампом) уклон, как правило, меньше (3–5°), так как при остывании металл отходит от стенок штампа, облегчая удаление. Для внутренних поверхностей (отверстий и полостей, охватывающих выступ штампа) уклон делают больше (5–10° и более). Это необходимо, поскольку при усадке металл сжимается вокруг выступа, увеличивая усилие съема, и больший уклон предотвращает заклинивание и повреждение штампа.

Как штамповочный уклон влияет на качество поковки и расход металла?

Штамповочный уклон напрямую влияет на припуски и форму поковки. Увеличение уклона требует большего расхода металла, так как возрастает объем облоя и припусков на последующую механическую обработку. Слишком малый уклон может привести к браку из-за застревания поковки в штампе, появлению зажимов и трещин при извлечении. Оптимальный уклон — компромисс между технологичностью извлечения и экономией материала.

Можно ли делать поковку без штамповочного уклона (нулевой уклон)?

В традиционных процессах горячей и холодной штамповки нулевой уклон практически не применяется, так как это делает извлечение поковки из штампа невозможным или приводит к разрушению оснастки. Исключение составляют специальные процессы, такие как изотермическая штамповка или штамповка с последующей выталкивающей системой, где используются подвижные элементы матрицы. Однако это сильно удорожает штамп и чаще всего применяется для сложных, дорогих деталей в авиакосмической промышленности.

Зачем нужен штамповочный уклон, если используется выталкиватель в штампе?

Даже при наличии выталкивателя (стержня или плиты, извлекающего поковку) штамповочный уклон необходим. Выталкиватель снимает поковку с выступа, но сила трения между боковыми стенками штампа и металлом остается высокой. Без уклона этой силы достаточно, чтобы повредить поверхность детали или заклинить выталкивающий механизм. Уклон снижает нормальное давление на стенки, уменьшает износ штампа и позволяет использовать выталкиватель меньшего усилия.
