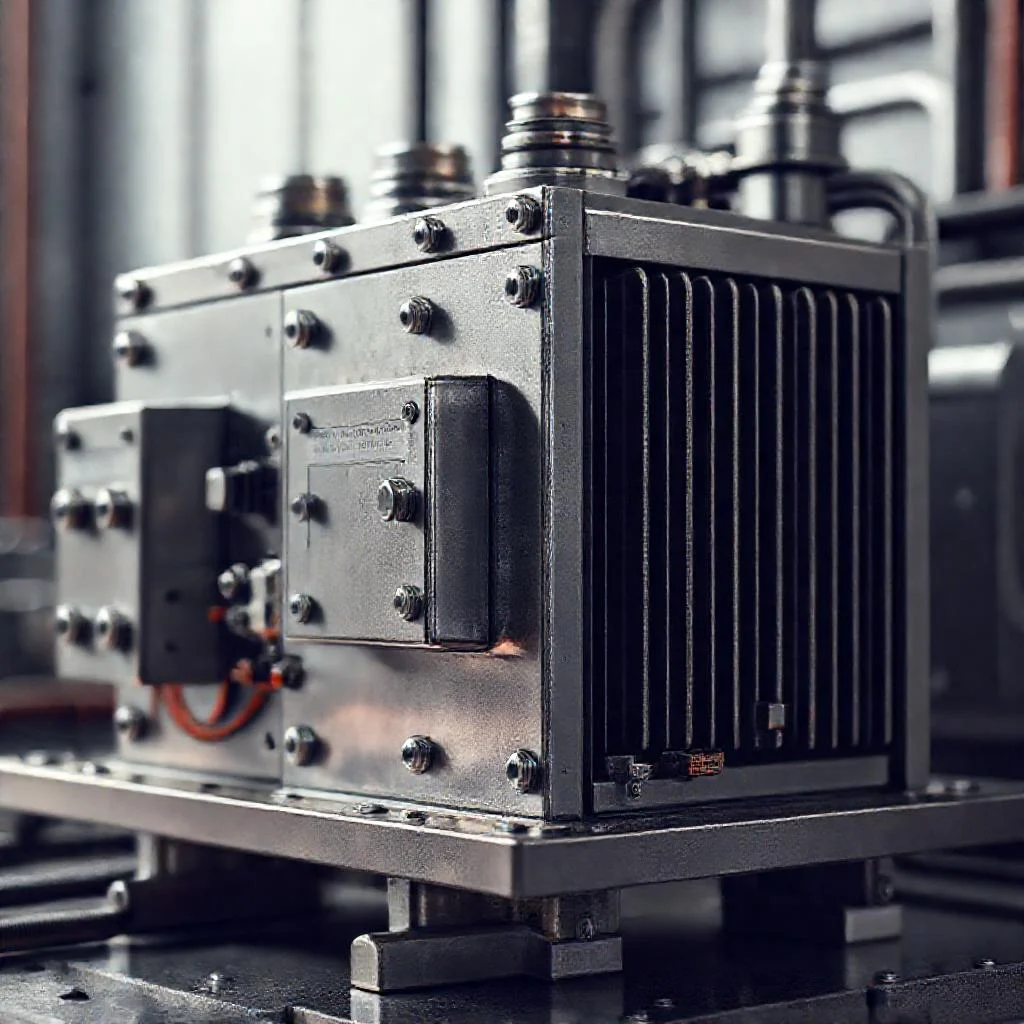

Тиристорный преобразователь частоты

Слушай сюда, салага. Сейчас я тебе расскажу про тиристорный преобразователь частоты (ТПЧ). Не про те сопливые IGBT-конструкторы, что в шкафах стоят и пищат, если на них чихнуть. А про зверя, который крутит мельницы по двести тонн и прокатные станы. Разберем, как это работает, из чего состоит и почему его до сих пор не отправили на свалку истории. Записывай, спрашивать буду.

Для затравки: есть у нас на комбинате двигатель 630 кВт. Насос питающей воды. Заводская экономия на пускателях — это страшная вещь. Пока они его прямым пуском через контактор врубали, насос выл, трубы грелись, а просадки напряжения по всей сети были такие, что соседний цех на три секунды глох. Поставили ТПЧ. Двигатель заурчал, как кот, потери в запорной арматуре исчезли, экономия электроэнергии — как «привет» из 90-х, сразу под 30%. Вот тебе цена вопроса.

Главный принцип, который ты должен зарубить на носу. ТПЧ берет твою жалкую синусоиду 50 Гц промышленной сети, выпрямляет ее в постоянный ток, фильтрует от мусора, а потом из этого «постоянного» набора энергии собирает новую синусоиду с нужной тебе частотой. А частота — это скорость вращения, если ты еще не забыл формулу n=60f/p. Захотел 25 Гц — получил половинную скорость. Захотел 80 Гц — сварщики кривятся, но двигатель летит.

Устройство. Железо, которое болтается в шкафу. Схема классическая: «Тиристорный выпрямитель — LC-фильтр — Тиристорный инвертор». Не путай с широтно-импульсной модуляцией на современных «транзисторах». Тут все жестче. Выпрямитель собирается по мостовой схеме, тырсторы 9-12 класса, лавинные, чтобы пробоя не бояться. Коммутация естественная — сеть тебе помогает. А вот инвертор — уже твое творчество: тиристоры работают как ключи, переключая полюса на нагрузке (обмотках двигателя) с нужной периодичностью.

Первый узел: «Выпрямитель или как получить 500 Вольт постоянки». Трехфазный мост на шести тиристорах. Схема Ларионова, если по науке. Главная фишка — управление отпиранием: меняя угол открытия тиристоров (фазу подачи импульса на управляющий электрод), ты регулируешь напряжение на выходе. Нужно 400 Вольт на двигатель — открываешь раньше. Нужно 200 — задерживаешь импульс. Именно так делается «вольт-частотная характеристика» (ВЧХ), чтобы железо не перемагничивалось в насыщение и не спалило обмотки.

«Реактор и конденсаторы — это вам не сглаживание ряби», скажу я тебе. Дроссель в звене постоянного тока стоит здоровенный, с железным сердечником. Почему? Потому, что тиристорный выпрямитель сыплет в нагрузку не постоянку, а куски синусоиды, пульсации с частотой 300 Гц (6 пульсаций за период). Без дросселя двигатель будет греться, как утюг, эти пульсации создают паразитные моменты и гул. Конденсаторная батарея (обычно электролит или бумажно-масляные) сглаживает вершинки. Часто ставят «токоограничивающие резисторы» на зарядку, чтобы при включении автомат не выбило в ноль — емкость-то заряжается почти коротким.

Самое мясо: «Тиристорный инвертор (Инвертор тока)». Не путай с инвертором напряжения, который в современных частотниках. Тут звено постоянного тока — это источник тока, а не напряжения. У нас в звене — большой дроссель, который «запрещает» току быстро меняться. Поэтому ток в нагрузке — практический идеальный прямоугольник. А напряжение на двигателе — пила с выбросами. Зато тиристоры коммутируются надежно, и схемы защиты от перенапряжения проще. Недостаток — плохая форма напряжения на низких частотах (мотор дергается). Поэтому такие ТПЧ не ставят на конвейеры, где надо плавно ползти. Их удел — насосы, вентиляторы, дробилки.

Система управления: «Три источника для трех фаз». Ты не думай, что тиристоры сами по себе открываются — им нужен пинок на управляющий электрод. Этим занимается система импульсно-фазового управления (СИФУ). Она синхронизирована с сетью (по выпрямителю) и с заданием частоты. Грубо говоря, микроконтроллер или специализированная схема (на операционных усилителях в старых моделях) выдает последовательность импульсов на каждый из шести или двенадцати тиристоров (если схема мост-мост). Импульсы — амплитудой от 5 до 15 В, длинные, с крутым фронтом.

Реальные цифры с «боевых» объектов. Рассказываю на пальцах. Был у меня ТПЧ фирмы «Сименс» (SIMOVERT) на вытяжном вентиляторе коксовой батареи. Двигатель 400 кВт, 6000 В («высоковольтный кирпич»). Тиристоры в плече — по три последовательно, потому что обратное напряжение на каждом плече — 10 кВ. Частота инвертора — от 5 до 60 Гц. Перегрузочная способность — 120% в течение минуты. КПД — 96–97% (внакладе почти ничего нет, кроме падения на тиристорах). Выходное напряжение на двигателе — 0-6000 В, ток — 60 А. Стоял он 15 лет, ломался раз в три года, и то — по вине пылевой пробки в системе охлаждения. Вот тебе надежность.

А теперь про «болячки» или на что смотреть:
Первое — провал напряжения в сети. Тиристорный выпрямитель без поддержки конденсаторов (если они есть в звене) при «просадке» сети вырубается нафиг. Коммутация пропадает — тиристоры глохнут. В некоторых моделях ставят «быстрые предохранители» (на варисторной основе) и вводят режим «пропуска импульсов» — выпрямитель закрывается на несколько полупериодов, пока напряжение не восстановится.
Второе — коммутационные перенапряжения При запирании тиристора (особенно мощного) наводка на обмотках такая, что изоляция трещит. Ставят RC-цепочки (снабберы) параллельно каждому плечу.
Третье — нагрев тиристоров. Ты знаешь, что при прямом токе падение напряжения на таблетке — 1,5–2 Вольта. При токе 1000 А — это 2 кВт тепла на одну таблетку. Охлаждение — либо тяжеленная медная шина (естественная конвекция), либо принудительный обдув с фильтрами. Если забыл прочистить кассеты — тиристор умирает от теплового пробоя.

Почему старый ТПЧ живуч, но не вечен? Или зачем переходить на IGBT? Тиристорный привод — это плавный пуск с очень хорошим моментом на старте (до 150% номинального). Но управление частотой — только с помощью изменения напряжения на выпрямителе. Это значит, что на низких частотах <30 Гц ты не получишь чистого синуса — двигатель «воет» и греется выше номинала из-за гармоник. В современном IGBT-приводе частота коммутации 2-4 кГц можно получить идеальный синус хоть на 0,5 Гц. Но! IGBT-транзисторы боятся перегрузки по току: сгорают за микросекунды при неправильной настройке защиты. Тиристор выдерживает ударный ток в 10 раз больше номинала в течение 50 мс — он успевает разогреться, но не расплавиться. Именно поэтому на тяжелых ударных нагрузках (дробилки, стены) до сих пор ставят старые «тиристорники».

Типичный алгоритм пуска:
1. Подаем 380 В на ТПЧ. Заряжаются конденсаторы фильтра через резисторы (~3-5 секунд).
2. СИФУ формирует угол управления для выпрямителя — он выдает «нулевое» напряжение (угол 90°).
3. Подается сигнал «Пуск». Угол уменьшается до 0° (напряжение растет).
4. Одновременно инвертор начинает выдавать импульсы на тиристоры с частотой 5 Гц. По мере разгона частота растет до 50 Гц. Время разгона задается вручную на пульте (обычно 20-60 секунд).
5. При останове — сначала тиристоры выпрямителя запираются (напряжение снимается до 0), инвертор «спускает» остаточное поле двигателя, и мотор тормозит (режим динамического торможения).

Реальный ремонт в цеху: Неделю назад у нас сгорел тиристор в плече «фаза С» инвертора. Разбираем — сколот корпус (кремний разлетелся, как стекло). Меняем на такой же по классу напряжению (12 класс — 1200 В обратных) и по току (500 А).
Проверка: цешка (мультиметр) в режиме диода — падение между управляющим электродом и катодом должно быть 1,5 В (если пробит — 0). Силовая цепь «А-К» — тысячи Ом (закрыт). Если КЗ — менять. Теперь собираем, включаем без двигателя — смотрим осциллографом импульсы на выводах: они должны быть «симметричные по амплитуде и фазе». Вручную поджигаем каждый тиристор — щелчки должны идти равномерно. В боевой обстановке на это уходит 2 часа. Если спешишь — ставишь весь силовой блок целиком.

Короткое резюме (да, оно тебе нужно):
— ТПЧ = выпрямитель (тиристорный) + звено постоянного тока (дроссель-фильтр) + инвертор (тиристорный).
— Работает от 5 до 60 Гц (редко выше для стандартных движков).
— Идеален для насосов и вентиляторов — нагрузка квадратичная, момент не страшен.
— Не любит низких частот — нужен осциллограф, чтобы не убить двигатель.
— Ремонт дешевле, чем замена современного IGBT. Запчасти (тиристоры) есть на рынке по цене «хороший шашлык». Но греется он, как печка, и шумит, как трактор.

Вот так, стажер. Тиристорный преобразователь — это авианосец: тяжелый, мощный, неубиваемый, но поворотливый, как корова на льду. Если тебе нужна прецизионность в 0.1 Гц для позиционирования — иди учи транзисторы. А если нужно крутить цементную мельницу и таскать руду — бери тиристор, не слушай маркетологов. Теперь иди и нарисуй мне схему в Visio, а завтра поедем на объект менять живьем. Инструменты захвати, а интеллект я тебе уже заложил.

Стоит также упомянуть следующие важные понятия: плавный пуск асинхронного двигателя, регулирование оборотов электропривода, широтно-импульсная модуляция, звеном постоянного тока, частотный векторный контроль, энергосбережение промышленного оборудования, LC-фильтр гармоник, инвертор напряжения на тиристорах, защита от перегрузок силовых ключей и диагностика силовой электроники.

Какой принцип регулирования скорости асинхронного двигателя используется в тиристорном преобразователе частоты?

Тиристорный преобразователь частоты (ТПЧ) реализует частотный принцип регулирования. Скорость вращения ротора изменяется путем изменения частоты питающего напряжения, подаваемого на статор, при одновременной корректировке амплитуды напряжения для поддержания постоянства магнитного потока двигателя (закон U/f = const). Это позволяет плавно регулировать обороты в широком диапазоне без потери крутящего момента.

В чем основные недостатки тиристорных преобразователей частоты по сравнению с IGBT-инверторами?

Главные недостатки — низкая частота ШИМ (обычно до 200-300 Гц), что приводит к значительным искажениям формы выходного тока и повышенному нагреву двигателя. Также тиристорные преобразователи характеризуются худшим КПД (из-за больших потерь в силовых ключах), низким коэффициентом мощности на входе и ограниченным рабочим диапазоном частоты (обычно не выше 60-100 Гц). Они менее эффективны на низких скоростях (менее 5 Гц) из-за пульсаций момента.

Почему тиристорный преобразователь частоты часто требует установки входного сетевого дросселя и фильтра гармоник?

Тиристорный преобразователь является нелинейной нагрузкой и генерирует в питающую сеть высшие гармоники тока (в основном 5-ю, 7-ю, 11-ю и 13-ю). Это вызывает искажение формы напряжения сети, перегрев трансформаторов и ложные срабатывания защитной аппаратуры. Входной дроссель ограничивает скорость нарастания тока (di/dt) и уменьшает уровень гармоник, а дополнительный фильтр (например, L-C или активный фильтр) требуется для соответствия стандартам качества электроэнергии (IEEE 519, ГОСТ).

Для каких типов нагрузок применение тиристорных преобразователей частоты наиболее оправдано?

ТПЧ оптимальны для мощных высоковольтных (от 1 кВ и выше) приводов с центробежными механизмами (насосы, вентиляторы, компрессоры), где не требуется сверхточная регулировка скорости и глубокий пусковой момент. Также их применяют в системах «мягкого пуска» крупных синхронных и асинхронных двигателей, где важна низкая стоимость силовой части и высокая надежность при работе в тяжелых условиях (запыленность, высокая температура).

Как решается проблема запирания тиристоров в инверторе напряжения преобразователя частоты?

Для принудительного запирания тиристоров (с силовой коммутацией) в ТПЧ используются либо узлы искусственной коммутации с дополнительными LC-контурами (конденсаторы и реакторы), создающие импульс обратного напряжения, либо применяют запираемые тиристоры GTO (Gate Turn-Off thyristor). В устаревших схемах применялась ступенчатая коммутация с помощью LC-резонанса. В современных мощных преобразователях тиристоры часто используются только во входном выпрямителе (для плавного заряда звена постоянного тока), а сам инвертор строится на IGBT-транзисторах, не требующих сложных узлов запирания.
