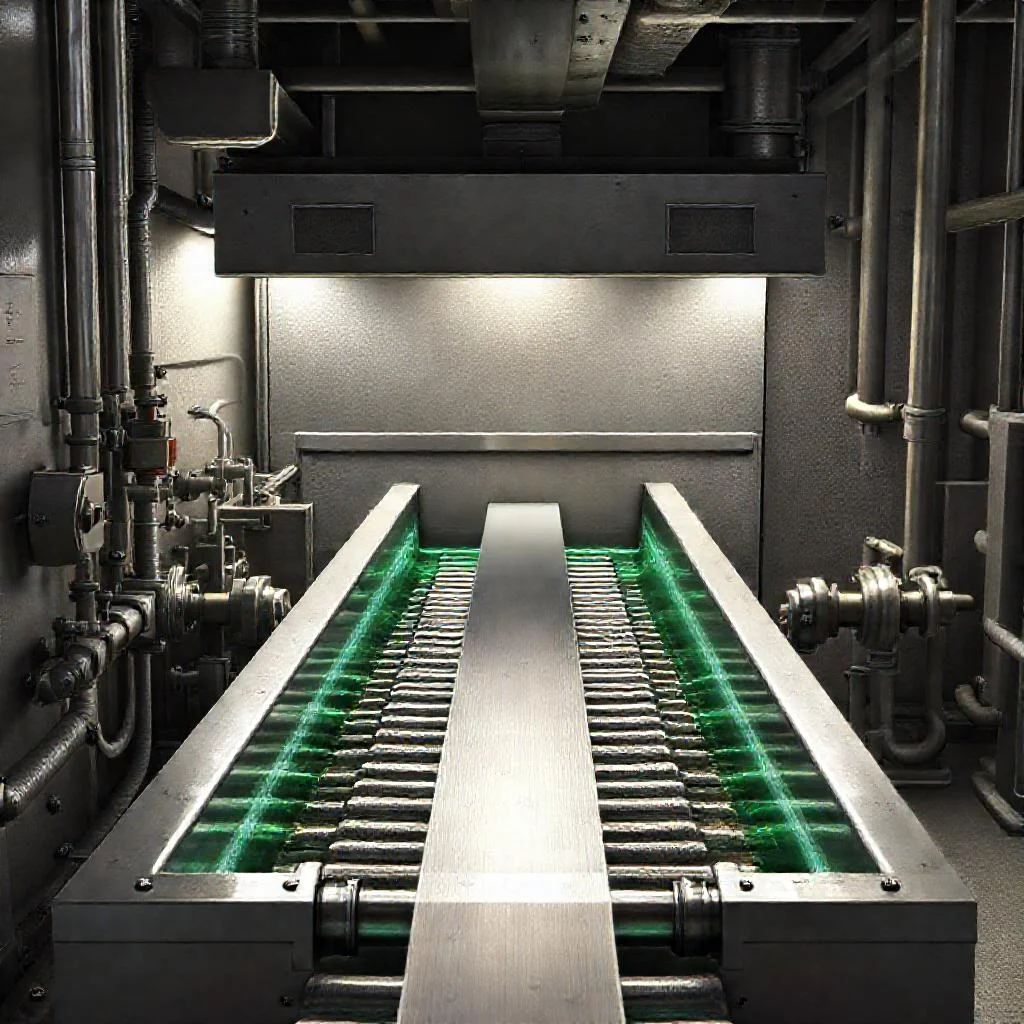

Устройство непрерывной травильной ванны для металла

Устройство непрерывной травильной ванны представляет собой сложный гидрометаллургический агрегат, предназначенный для удаления окалины и оксидных пленок с поверхности металлопроката (листов, полос, проволоки) путем химического взаимодействия с агрессивными жидкими средами (травильными растворами). В отличие от периодических ванн, непрерывная ванна интегрирована в поточную линию обработки, что обеспечивает постоянную скорость движения заготовки и стабильность выходных параметров.

Принцип работы непрерывной травильной ванны с погружением в сернокислотный или солянокислотный раствор

Основной технологический процесс заключается в последовательном прохождении металлической полосы через секции нагретого или ненагретого травильного раствора. Скорость движения заготовки (от 30 до 250 м/мин) синхронизирована с временем реакции стравливания оксидного слоя.

Ванна содержит химический реагент (серную кислоту H₂SO₄, соляную кислоту HCl или смесевые составы) с концентрацией от 5 до 25% по массе. Температура раствора поддерживается в диапазоне 60-95°C для соляной и 70-100°C для серной кислоты.

Окалина (FeO, Fe₃O₄, Fe₂O₃) вступает в реакцию с кислотой, образуя растворимые соли железа (FeCl₂, FeSO₄) и водород. Продукты реакции непрерывно удаляются из рабочей зоны, а свежий реагент дозируется автоматически.

Конструкция ванны обеспечивает ламинарное обтекание полосы, что предотвращает неравномерное травление и образование «кислотных ям». В некоторых модификациях применяется турбулентный режим для ускорения процесса.

Конструктивные элементы корпуса непрерывной травильной линии

Корпус ванны изготавливается из кислотостойких материалов: легированной нержавеющей стали (AISI 316L, 904L), полипропилена (PPH), поливинилхлорида (PVC) или футерованного стального каркаса. Внутреннее покрытие выполняется из резины (хлорбутил, Neoprene), свинца или кислотоупорного кирпича.

Основные геометрические параметры: длина ванны варьируется от 20 до 100 метров, ширина от 1 до 2,5 метров, глубина от 0,5 до 1,5 метров. Размеры определяются производительностью линии и сортаментом обрабатываемого материала.

Ванна разделена на технические отсеки с помощью технологических перегородок (сифонов). Каждый отсек имеет автономную систему циркуляции и подогрева раствора. Количество отсеков составляет от 3 до 10 в зависимости от требуемой степени очистки.

На входе и выходе ванны установлены отжимные валки (с резиновым или полиуретановым покрытием). Они предотвращают вытекание раствора из рабочей зоны и уменьшают унос жидкости с полосой. Давление на валках регулируется гидравликой или пневматикой.

Система циркуляции и нагрева травильного реагента

Непрерывное движение раствора обеспечивается центробежными насосами с кислотостойким исполнением (материал корпуса — полипропилен или нержавеющая сталь, рабочее колесо — керамика или карбид вольфрама). Производительность одного насоса достигает 500-1500 м³/ч.

Подогрев раствора осуществляется тремя способами: паровыми теплообменниками (трубчатыми или пластинчатыми) из графита или титана; электрическими нагревателями с тефлоновым покрытием; инжекцией острого пара непосредственно в раствор.

Температура контролируется термопарами (тип K или J), установленными в каждом отсеке. Система автоматического регулирования поддерживает заданный профиль температур с погрешностью не более ±2°C.

Для предотвращения локальных перегревов и расслоения раствора в ванне смонтированы барботеры — перфорированные трубы, подающие сжатый воздух или инертный газ. Барботаж также ускоряет доставку свежего реагента к поверхности металла.

Средства очистки и регенерации отработанного раствора

В процессе травления концентрация ионов железа (Fe²⁺, Fe³⁺) в растворе увеличивается, что снижает скорость реакции. Для поддержания активности применяются фильтровальные станции: механические (песчаные, сетчатые) и мембранные (микрофильтрация).

В линиях на соляной кислоте используется установка термической регенерации HCl. Отработанный раствор подается в испаритель-кристаллизатор, где при нагреве происходит разложение хлорида железа. Образующийся газообразный HCl абсорбируется водой и возвращается в ванну.

Для сернокислых растворов применяется кристаллизация сульфата железа (FeSO₄·7H₂O) при охлаждении раствора. Кристаллы удаляются центрифугированием, а маточный раствор после корректировки концентрации возвращается в цикл.

Контроль состава раствора осуществляется автоматическими титраторами и спектрофотометрами по 1-2 минуты в режиме реального времени. Дозировка свежей кислоты и воды происходит по сигналам датчиков плотности (радиоизотопных или вибрационных).

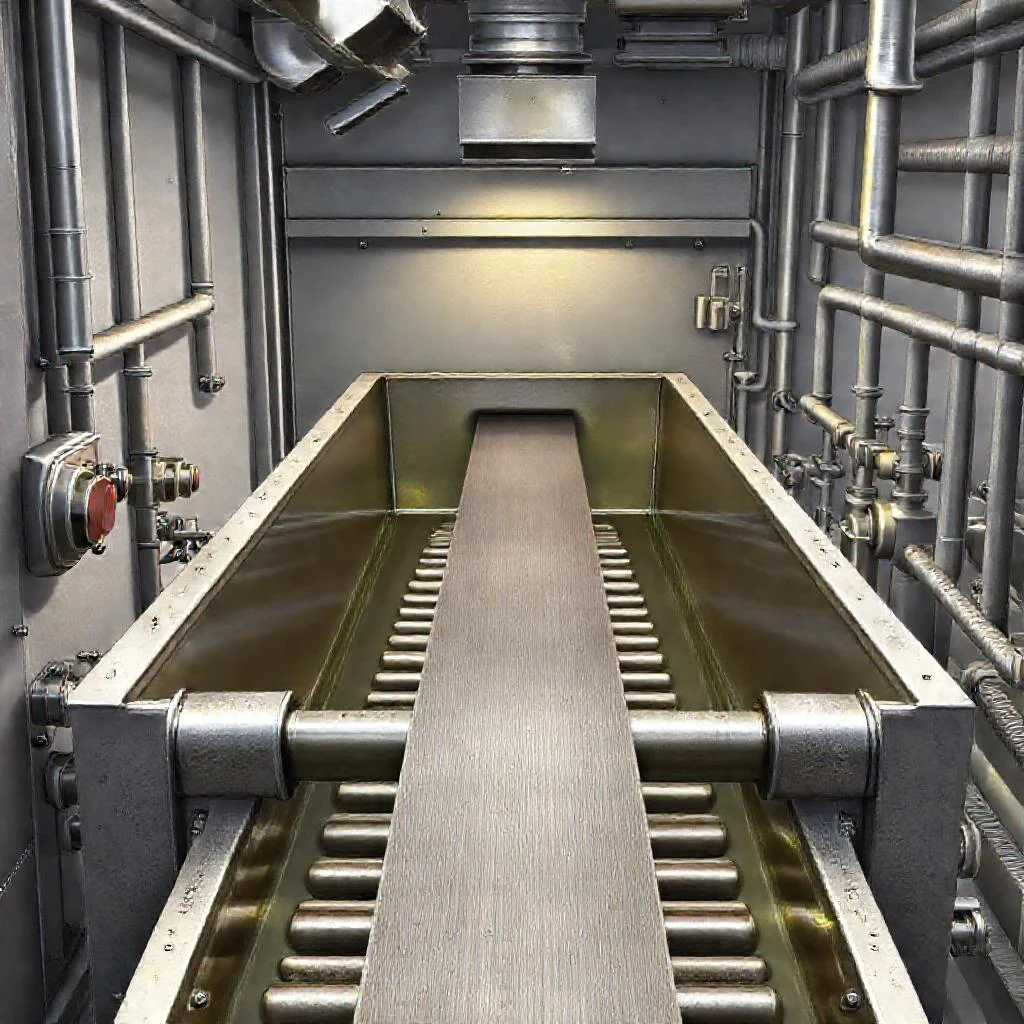

Устройство загрузки и транспортировки полосы через ванну

Лист или полоса подается в ванну через входной затвор — механизм, обеспечивающий герметизацию при минимальном сопротивлении. Используются щелевые затворы с эластичными манжетами или роликовые пары с гидроприжимом.

Внутри ванны полоса перемещается по системе поддерживающих роликов (промежуточных валов). Ролики изготавливаются из кислотостойкого полимера (PVDF, полиэтилен) или резины. Шаг между роликами составляет 1-2 метра для предотвращения провисания металла.

Для обеспечения стабильного натяжения полосы применяются петлевые накопители (лооперы) до и после ванны. Они компенсируют изменение скорости движения при перезаправке линии или стыковке рулонов.

В некоторых конструкциях используется принцип «погружного бассейна» с нижне-рамной поддержкой. Здесь полоса движется по направляющим без непосредственного контакта с твердой поверхностью, что снижает износ покрытия металла.

Системы вентиляции и очистки паровоздушной смеси

Над ванной установлены вытяжные зонты, выполненные из коррозионно-стойких материалов (стеклопластик, полипропилен). Скорость отсоса воздуха достаточна для предотвращения выделения аэрозолей кислоты в рабочую зону цеха.

Отсасываемый воздух содержит пары HCl, SO₂, водород. Очистка производится в скрубберах Вентури с орошением щелочным раствором (NaOH) или водой. Эффективность улавливания кислотного тумана достигает 99,5%.

Водород (H₂), образующийся в ходе реакции, разбавляется воздухом до концентраций ниже 2% об. В вытяжных системах устанавливаются взрывозащищенные вентиляторы с регулируемым электроприводом.

Датчики газоанализаторов (электрохимические сенсоры на HCl, H₂) размещены в зоне дыхания операторов. При превышении предельно допустимых концентраций (ПДК) срабатывает аварийная сигнализация и блокировка подачи кислоты.

Технические показатели и эксплуатационные характеристики

Производительность непрерывной травильной ванны варьируется от 300 до 1500 тонн обработанного металла в сутки. Время травления (длительность контакта полосы с раствором) составляет от 15 до 120 секунд в зависимости от толщины окалины.

Удельный расход кислоты на тонну металла: для солянокислотного травления — 20-40 кг/т при концентрации кислоты 18-22%; для сернокислотного — 15-30 кг/т. Расход воды на промывку — 5-15 м³/т.

Скорость коррозии конструкционных материалов ванны не превышает 0,1-0,5 мм/год при условии правильного выбора материала и циркуляции раствора. Срок службы футеровки из резины составляет 5-10 лет.

Энергопотребление установки мощностью 500 кВт включает затраты на насосы (50%), нагрев раствора (40%), вентиляцию (10%). Уровень шума на рабочем месте оператора не превышает 80 дБ при закрытых кожухах.

Модификации и автоматизация управления процессом

Современные травильные ванны оснащены PLC-контроллерами (Programmable Logic Controller) для управления скоростью, температурой, концентрацией. Часто используются системы SCADA, отображающие мнемосхему агрегата с привязкой к топологии.

Датчики уровня и плотности раствора установлены в каждом отсеке. Корректировка подачи кислоты и воды производится пропорционально-интегрально-дифференцирующими (ПИД) регуляторами с шагом дискретизации 100 мс.

В ваннах последнего поколения реализован алгоритм адаптивного управления, где параметры травления корректируются по спектроскопическим данным о составе окалины. Это снижает расход реагентов на 8-15%.

Для высоколегированных сталей и специальных сплавов применяются ингибированные травильные растворы с добавлением уротропина, пиридина или продуктов конденсации аммиака. Их дозировка автоматически подбирается на основе датчика окислительно-восстановительного потенциала (ОВП).

Каков принцип работы устройства непрерывной травильной ванны?

Принцип работы основан на перемещении металлической полосы (обычно стальной) через последовательные секции ванны, заполненные травильным раствором (например, соляной или серной кислотой). Полоса движется с постоянной скоростью, окислы и окалина на её поверхности вступают в химическую реакцию с кислотой и растворяются. После травления полоса промывается водой и сушится.

Из каких основных компонентов состоит непрерывная травильная ванна?

Основные компоненты включают: разматыватель рулона, стыкосварочную машину (для соединения концов полос), входной накопитель (аккумулятор), собственно травильную ванну с несколькими секциями (например, с подогревом, циркуляцией раствора и погружными роликами), промывочные секции, сушильную камеру, выходной накопитель и моталку. Также система включает насосы, теплообменники и вентиляцию.

Какие виды травильных растворов используются и почему?

Наиболее распространены растворы соляной (HCl) и серной (H₂SO₄) кислот. Соляная кислота чаще используется для травления углеродистых сталей, так как она быстрее реагирует с окалиной и требует меньше времени выдержки. Серная кислота применяется для нержавеющих и кремнистых сталей, а также в случаях, когда нужна более низкая стоимость реагента. Также используются смеси кислот и ингибиторы для защиты основного металла.

Как обеспечивается равномерность травления по всей ширине полосы?

Равномерность достигается за счет нескольких факторов: точной регулировки натяжения полосы, использования специальных направляющих и погружных роликов, которые предотвращают перекосы. Важную роль играет система циркуляции раствора, которая обеспечивает постоянную концентрацию кислоты и температуру по всей длине и ширине ванны. Дополнительно применяются форсунки для подачи раствора непосредственно на поверхность полосы.

Какие проблемы возникают при эксплуатации и как их решают?

Основные проблемы: коррозия оборудования (ванн, труб, насосов), образование шлама (осадка) на дне ванны, унос кислоты с полосой в промывочные секции, а также разрывы полосы. Коррозию решают использованием кислотостойких материалов (например, резиновое футерование, титан, пластик). Шлам удаляют периодической очисткой и фильтрацией раствора. Унос кислоты минимизируют эффективными отжимными валами и каскадной системой промывки. Разрывы полосы предотвращают автоматическими системами контроля натяжения и своевременным обслуживанием стыкосварочных машин.
