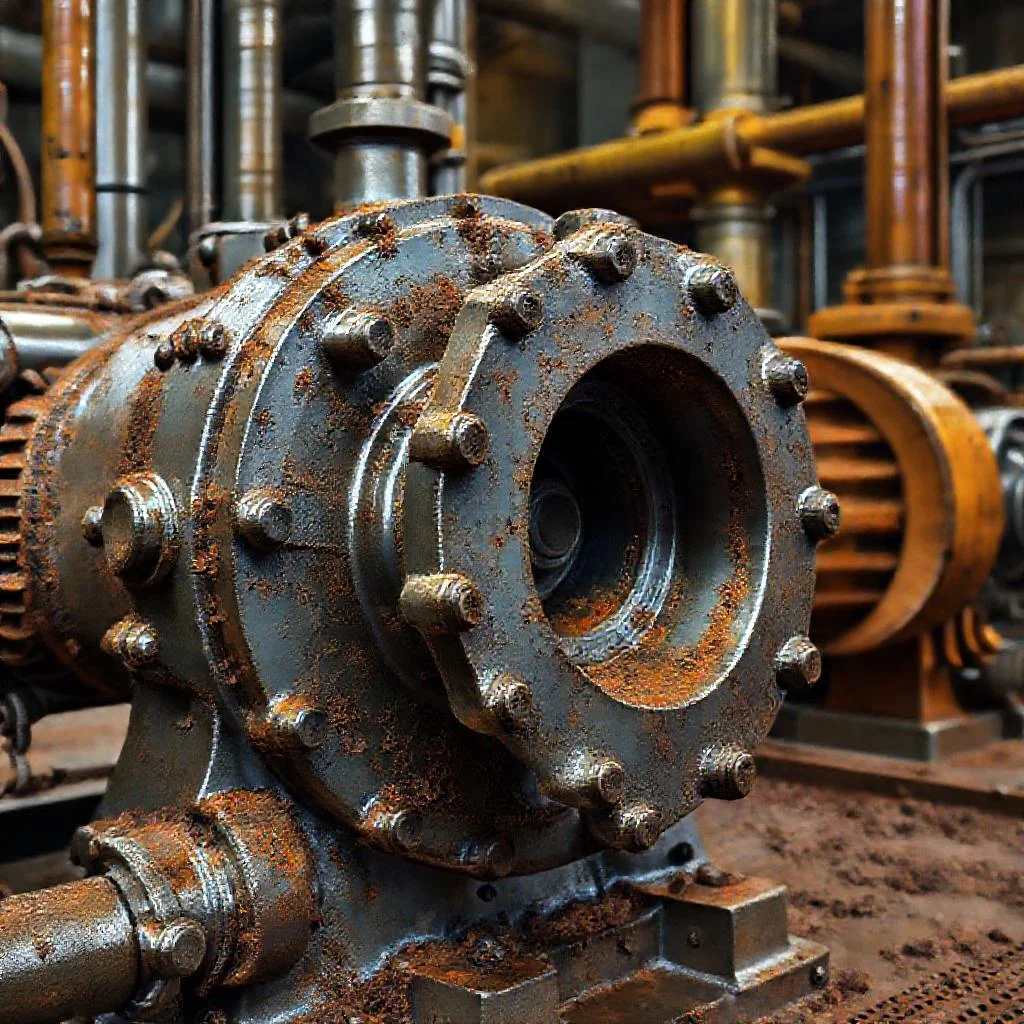

Выход из строя центробежных насосов шламовых насосных станций из-за абразивного износа

Выход из строя центробежных насосов шламовых насосных станций из-за абразивного износа

Коллеги, привет. Сажусь писать эту статью после очередной варки металла на складе. Третья за смену замена рабочего колеса на шламовом насосе — это не норма, это диагноз. За двадцать с лишним лет я намотал не один десяток тысяч часов на валу, и могу сказать прямо: 80% отказов на обогатительных фабриках и в гидротранспорте — это именно абразивный износ. Не подшипники, не сальники, а банальное, жестокое стачивание металла частицами породы.

Давайте разберем эту проблему жестко и без соплей. Вы удивитесь, но часто насос «убивает» не конструкция, а банальное пренебрежение режимом. Я не буду читать вам лекции по триботехнике — я расскажу, как это выглядит в цеху, что конкретно ломается и почему ваш драгоценный насос превращается в груду металлолома за 300 часов вместо положенных 3000.

Симптомы абразивного износа: как распознать беду до того, как упадет давление

Первый симптом — это падение напора при практически неизменном токе двигателя. Начинающий мастер думает: «Завоздушило», и лезет травить воздушник. Хрен там. Надо смотреть на амперметр: если ток растет, а напор падает — у вас растут внутренние утечки. Переточные зазоры между колесом и корпусом увеличились, и насос просто гоняет пульпу по кругу, не выдавая ее на трубопровод.

Второй симптом — это вибрация, но не та, что от дисбаланса, а хаотичная, с высокочастотной составляющей. Когда лопатки рабочего колеса истачиваются до состояния «бритвы», нарушается геометрия потока. Возникают местные завихрения и кавитационные хлопки. Опытный слесарь приложит руку к корпусу и скажет: «Чувствуешь? Дребезжит, как погремушка». Это не просто шум — это разрушение.

Третий, самый очевидный признак — это протечки через сальники или торцевое уплотнение, которое резко выходит из строя. Но здесь есть нюанс. Если у вас течет по валу — это уже финальная стадия. Значит, протекторная втулка и сальниковая набивка сточены в ноль. Замена сальника тут не поможет — нужно снимать ротор и смотреть состояние вала. У меня был случай: меняли сальник каждую неделю, а проблема была в том, что вал в районе сальниковой камеры проточило на 2 миллиметра глубиной.

И последнее, о чем нельзя молчать: если вы слышите «пение» или «вой» на высокой ноте — меняйте колесо и бронедиски немедленно. Этот звук означает, что металл уже истончился до критических величин и вот-вот лопнет от усталостных напряжений. Ждать, пока колесо разлетится на куски и заклинит камеру — это верный путь к пожару от перегрева двигателя или к разрыву корпуса.

Коренные причины: почему рвет именно здесь, а не в другом месте

Давайте сразу к физике процесса. Абразивный износ — это не «трение», как многие думают. Это микрорезание. Частица кварца или полевого шпата с твердостью 7 по шкале Мооса врезается в поверхность металла с высокой скоростью. Скорость потока в шламовом насосе — от 15 до 30 метров в секунду. Представьте, что вам в лицо стреляют песком из пожарного брандспойта. Вот это и есть работа вашего колеса.

Первая причина — это несоответствие материала перекачиваемой среде. Нельзя ставить на шламовый насос обычную углеродистую сталь 20 или 25Л. Это добровольное самоубийство оборудования. Такие колеса слопает за 100 часов, если в пульпе есть хотя бы 5% твердой фракции. Для абразива нужно литье из высокохромистого чугуна типа ИЧХ28Н2 или ИЧХ16М2. Там карбиды хрома работают как броня. Если вы используете резину — это хорошо против ударов, но плохо против крупного песка, который режет резину, как масло.

Вторая причина — это режим работы насоса, а точнее — работа в зоне с малыми подачами. Когда вы перекрываете задвижку на напоре, вы создаете циркуляцию пульпы внутри корпуса без выхода. Жидкость начинает бешено вращаться в спиральной камере, и абразив буквально «дробит» язык отвода и спиральный отвод. Типичная картина: входное отверстие колеса чистое, а лопатки с тыльной стороны сточило насквозь. Это результат работы на закрытую задвижку или на слишком маленький расход.

Третье — это гидроабразивный износ в местах изменения направления потока. Коварное место — это гидравлический уплотнитель и кольцевой зазор на входе в колесо. Помните: пульпа всегда ищет путь наименьшего сопротивления. Если зазор между входным патрубком и колесом больше 3-4 миллиметров — туда летит струя пульпы под давлением, и она прорезает в теле колеса канавки, как фрезой. Это называется «щелевой износ», и он растет лавинообразно.

Четвертая причина коренится в эрозионном износе тракта. Когда вы подаете пульпу с низкой концентрацией (меньше 20% твердого), жидкость действует как ускоритель. Чистая вода разгоняет частицы до максимальной скорости, и они бьют по металлу под острым углом. Оптимальная концентрация твердого для снижения износа — 30-50%. Чем выше плотность пульпы, тем быстрее гасится удар, тем тише воздействие на стенки. Не верите? Сравните износ колеса на хвостовом пульпопроводе (где концентрация низкая) и на питании мельницы (где она высокая). Разница в разы.

Частые ошибки на производстве

Поверьте моему горькому опыту, половина проблем создается руками персонала. Я открою вам список самых идиотских ошибок, который я веду с 2005 года. Это не теория, это практика, за которую платят деньгами и нервами.

Ошибка 1: «Универсальная запчасть». Самое тупое, что можно сделать — поставить на три разных насоса (на хвосты, на концентрат и на сырье) одинаковые по материалу рабочие колеса. Каждый продукт имеет свою крупность, форму частиц и кислотность среды. То, что работает на песках гидроциклона, умирает за смену на суспензии из дробленой руды. Делайте карту абразивности потока, вводите коды деталей под каждую позицию. Это не бюрократия — это экономия.

Ошибка 2: «Экономия на футеровке». Видел начальников, которые говорят: «Зачем нам ставить новый бронедиск? Колесо новое, пусть притрется». Ребята, между колесом и бронедиском (передним и задним) должен быть щелевой зазор в пределах 1-2 мм. Если зазор больше — вы получаете турбулентность и переток, который уничтожает в первую очередь тыльную сторону колеса и бронедиск. Замена бронедиска при установке нового колеса — это не прихоть, это закон. Игнорирование этого правила сокращает ресурс насоса в два раза.

Ошибка 3: «Крутим на максимум». Убеждение, что шламовые насосы должны работать на номинальной частоте (1500 об/мин), не всегда верно. Если вы снизите обороты на 20% с помощью частотного регулятора, вы снизите скорость частиц в кубе, и износ снизится нелинейно — примерно на 30-40%. Конечно, упадет напор, но для транспортировки по короткому трубопроводу это часто не критично. Выбор режима не через «максимальный КПД», а через «оптимальную живучесть» — это признак грамотной эксплуатации.

Ошибка 4: «Плевать на гранулометрию». Размер частиц имеет значение. Если в пульпу попадает случайный кусок руды 20-30 мм — это гарантированный раскол колеса. Установка сит-дробилок на входе в зумпф или гидроциклонов для классификации — это обязаловка. Я знаю одну фабрику, где заменили сита на более дешевые с ячейкой 15 мм, и за месяц убили парк из 8 насосов. «Крупняк» — убийца отливок.

Ошибка 5: «Слесарь на глазок». Сборка «наощупь» без использования щупов и индикаторов. Когда ротор собирается с перекосом, или эксцентриситет вала больше 0.05 мм — местный износ в одной точке достигает катастрофических величин. Зазор «бьет», и через 50 часов колесо садится на корпус. Требуйте от механиков документального контроля зазоров. Это скучно, но это спасает миллионы.

Практический вывод: что реально работает

Хватит жаловаться на плохой металл. Металл сейчас дорогой, и вдумчивый подход к выбору материала решает все. Для крупной фракции (частицы от 3 мм) берите сталь 110Г13Л с высоким марганцем — она наклепывается и становится тверже. Для мелкой фракции (песок, шлам) — только высокохромистое литье, которое не наклепывается, а режет абразив как стекло. Резину используйте только для корпусов, где нет высокого давления и крупных частиц — она гасит вибрацию, но не держит износ.

Второе: контролируйте подачу. Не давайте насосу работать на режиме меньше 50% от номинальной подачи. Используйте байпасные линии или регулировку частоты. Есть простая формула: чем меньше расход — тем быстрее износ. Почти всегда аварийный выход насоса происходит именно в зоне «захлебывания» или малой производительности.

Третье: внедрите график замены по наработке, а не по состоянию. Как только вы увидели уменьшение зазора на 2 мм — меняйте деталь. Если вы ждете, пока колесо сотрется до дыр, вы рискуете развалить корпус и вал. Лучше снять деталь, которая еще может походить пару смен, но не допустить поломки «по прибытии на базу». Страх потерять час времени на замену оборачивается сутками простоя на сварку корпуса.

И запомните финальную аксиому: шламовый насос не любит нищих. Дешевый металл, грязная сборка и экономия на запчастях — это гарантия того, что ваша смена пройдет в дыму и грязи. Выбирайте правильные материалы, следите за режимом и зазорами, и ваш насос будет работать, несмотря на злостное желание абразива превратить его в песок. Всё. Работаем дальше.

Основные термины и элементы, связанные с этой темой:

• абразивный износ проточной части
• кавитационная эрозия рабочего колеса
• предельный износ улитки насоса
• снижение напора и подачи насоса
• гидроабразивный износ уплотнений вала
• дисбаланс ротора из-за разрушения лопастей
• ресурс гидравлики шламовых насосов
• защита от износа футеровкой и наплавкой
• диагностика вибрации при износе подшипников
• контроль концентрации твердых частиц в пульпе
• замена изношенных бронедисков и вставок
• циркуляционное растекание потока в корпусе

Как абразивный износ влияет на гидравлическую часть насоса, и в каких узлах он проявляется в первую очередь?

Абразивный износ приводит к увеличению зазоров между рабочим колесом и корпусом насоса (в первую очередь в области уплотнительных колец), а также к деформации и проточке лопаток колеса. Это снижает гидравлический КПД, уменьшает напор и подачу, вызывает вибрацию и перегрузку привода. Критическими точками являются входные кромки лопаток, уплотнительные кольца рабочего колеса и проточная часть корпуса (спиральный отвод).

Почему осевое усилие при абразивном износе возрастает, и к каким последствиям это приводит?

Износ уплотнительных колец на рабочем колесе и разгрузочных отверстий нарушает баланс сил, действующих на ротор. Увеличение зазоров ведёт к росту давления на тыльную сторону колеса, что создаёт избыточную осевую силу, направленную в сторону подшипников. Это вызывает быстрый износ упорного подшипника, нагрев масла, а в запущенных случаях — заклинивание ротора или разрушение подшипникового узла.

Как отличить абразивный износ уплотнения вала от эрозии корпуса без полной разборки?

Основные признаки: при износе уплотнения (сальника или торцевого) появляется наружная течь, а давление в камере уплотнения может резко падать. При эрозии корпуса (например, в зоне языка спирали) наблюдается локальная вибрация и шум, снижение напора на 10-20% без внешней утечки, а в жидкости могут появляться крупные абразивные включения после разрушения металла.

Какие режимы работы насоса ускоряют абразивный износ, и как этого избежать?

Наибольший износ происходит на малых подачах (частичная нагрузка), когда создаются рециркуляционные потоки в проточной части, а скорость частиц на входе в колесо максимальна. Также критичен пуск и остановка при неполном заполнении (сухой ход) — это вызывает гидроудары и мгновенный абразивный контакт. Рекомендуется эксплуатировать насос в диапазоне подач от 70% до 100% от оптимальной, использовать байпас или регулировку частоты вращения.

Какие решения по модернизации наиболее эффективны для снижения абразивного износа?

Наиболее эффективны: замена рабочих колёс на модели из износостойких материалов (хром-молибденовые сплавы или резина с металлическим кордом), установка сменных бронедисков и футеровок корпуса. Также применяют предвключенные колёса для снижения входной скорости и оптимизируют форму проточной части методом вычислительной гидродинамики (CFD) — это уменьшает турбулентность и локальную эрозию на 30-50%.
