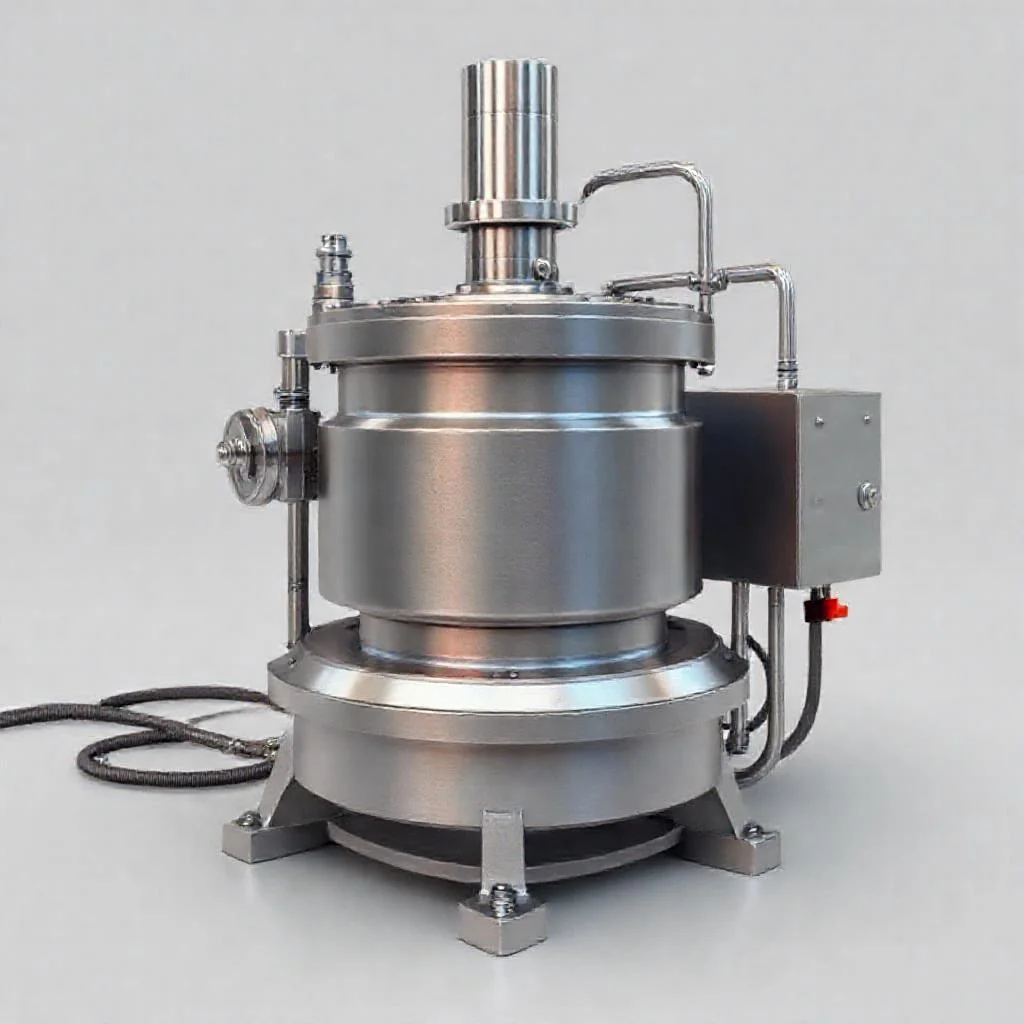

Электромагнитный перемешиватель расплава

Слушай сюда, стажер. Садись, кофе наливай, сейчас я тебе расскажу про электромагнитный перемешиватель расплава. Забудь про скучные учебники с их формулами Максвелла в вакууме. У нас тут цех, металл реальный, тонны живого железа. Я тебе объясню, как это работает, на пальцах, с грязью под ногтями и с реальными цифрами.

Суть простая, как молоток. У тебя есть ковш или печь с жидким металлом. Металл — это проводник, да ещё какой. Ты берешь мощный электромагнит, только не простой, а бегущее поле создающий. Как в асинхронном двигателе, только статор — это катушки снаружи, а ротор — это сама жидкая сталь внутри футеровки. Мы заставляем эту жижу вращаться, перемешиваться, как ложкой в супе, но без физического контакта. И это, парень, целая наука.

Зачем это нужно? А затем, что металл не должен быть «мертвым». Если расплав стоит на месте, в нем расслаиваются компоненты, всплывает шлак, оседают тугоплавкие включения. У нас на заводе был случай: лили лопатку газовой турбины, по химии всё ОК, а на УЗК — сплошные дефекты. Оказалось, на дне тигля вязкий осадок легирующих элементов скопился, потому что конвекция слабая. Включили ЭМП — проблема ушла. Это не магия, это физика принудительного движения.

Теперь про устройство. Запоминай. Это не просто «моталка». Основа — это индуктор. Набор медных водоохлаждаемых катушек, уложенных в специальный магнитопровод из трансформаторного железа. Всё это залито в герметичный корпус, чтобы брызги металла и пыль не убили изоляцию. Самое дорогое в этой системе — блок питания, частотник на огромные токи. Мы тут не лампочки включаем, токи могут быть от 500 до 3000 Ампер и выше. Частота — от 0,1 до 10 Гц. Да, это звучит как сейсмика, потому что это и есть низкочастотные колебания.

Почему частота такая низкая? Объясняю, это важно. Если дашь 50 Гц, как в розетке, ток вытеснится на поверхность расплава (скин-эффект, помнишь?). Глубина проникновения будет сантиметр-два. А нам надо провернуть всю ванну насквозь, глубиной метр и диаметром два. Поэтому мы опускаем частоту до десятых долей герца. Чем ниже частота, тем глубже проникновение поля, но слабее сила. Оптимальный баланс — примерно 1,5-3 Гц для ковшей тонн на 100. Мы крутим поле медленно, с проскальзыванием, давим не на поверхность, а на весь объем.

Важный момент — фазировка. У нас индуктор не круглый, а обычно плоский или секционный. Мы подаем ток на каждую секцию со сдвигом по фазе. Создается бегущая магнитная волна. Расплав эту волну «чувствует», и в нем наводятся вихревые токи (токи Фуко). По закону Ампера, эти токи взаимодействуют с полем индуктора — возникает сила Лоренца, которая толкает металл в сторону движения волны. Всё гениальное просто: ток в катушке бежит слева направо — металл течет слева направо. Переключили фазы — он попер в другую сторону. Можно делать и вращение, и «перекачку» сверху вниз.

Реальные характеристики. Сейчас покажу тебе, с чем работаем. У нас на участке стоит ЭМП для 180-тонного ковша. Потребляемая мощность индуктора — 2500 кВт. КПД системы не ахти, около 60-70%, остальное — тепло. Нагрев катушек такой, что вода на охлаждение идет со скоростью 200 кубов в час. Если вода отключится — ты успеешь только позвонить начальнику цеха, а потом нажать кнопку аварийного сброса, потому что медь расплавится через 10 минут.

Тяговое усилие (сила, с которой поле двигает металл) — это не в ньютонах, а в паскалях перепада давления. Мы меряем по высоте подъема металла в ковше, вот эти приливы — «мениск». Если видишь на зеркале вращающуюся воронку глубиной 200-300 мм — это нормальное перемешивание. Если воронка ушла на полметра и сорвала шлак — задница, значит, переборщили по току. Аэродинамика шлака нарушилась, и его может засосать вглубь. Хороший перемешиватель делает «тихий» бугор, без брызг и оголения металла.

Кстати, о воронке. Магнитная гидродинамика — хитрая штука. Если просто гнать поле в одном направлении, мы имеем один круговой вихрь. Металл по центру опускается, по краям поднимается. Это хорошо для выравнивания температуры, но плохо для всплытия неметаллических включений: они затягиваются вниз. Поэтому умные конструкции делают реверс: 2 минуты крутим влево, 20 секунд пауза, 2 минуты вправо. Или используют второй индуктор на дне ковша для создания осевого потока снизу вверх. Это называется «двойная активация».

Из личного опыта: однажды мы запускали ЭМП на печи-ковше. Сварщики плохо приварили корпус к балкам — вибрация была страшная. Индуктор весит 15 тонн, начал плясать как бешеный. Выяснили, что частота механического резонанса балок перекрылась с рабочей частотой. Пришлось варить дополнительный косынки и увеличивать жесткость. Хорошо, что не уронили. Так что, когда будете монтировать — болтовые соединения протягивайте динамометрическим ключом, не на глаз. Вибрация убивает всё.

Чего ЭМП не любит? Первое — это шлак. Окалина, флюсы, загущенный покровный шлак — это изолятор для поля. Если шлак толстый и «настырный», магнитное поле через него проходит плохо, и на зеркале металла образуется стоячая волна. Второе — узкие ковши. Если диаметр ковша меньше ширины индуктора, КПД падает катастрофически, половина поля просто рассеивается в воздухе. Третье — датчики. Не вздумай ставить термопары или уровнемеры рядом с индуктором, пока он включен. Наведенные токи сожгут электронику в ноль. Всё должно быть экранировано медной сеткой или стоять за 3 метра.

Как это видит оператор? Он сидит в пультовой, смотрит не на ванну, а на монитор. Сейчас везде стоят системы автоматического управления. Ты задаешь программу: этап нагрева, этап раскисления, этап легирования. Компьютер сам считает, как глубину погружения электромагнитного поля (скин-слой), так и частоту, и ток на катушках. Если при раскислении алюминием мы хотим быстро растворить куски — гоняем поле на максималках. Если надо «успокоить» металл перед разливкой — снижаем до нуля, даем отстояться 5 минут. Нарушишь алгоритм — получишь ликвацию в слитке, и заказчик попросит переплавить 300 тонн за твой счет.

Экономика вопроса. ЭМП стоит дорого, от 5 до 20 миллионов рублей за систему на ковш. Но окупается за полгода, если у вас качественный прокат. Снижение брака по неметаллическим включениям с 5% до 0,5% — это уже выгода. Плюс экономия ферросплавов: не надо сыпать лишний кремний или марганец, они равномерно растворяются. По моим замерам, расход раскислителей падает на 8-12% при активном перемешивании. Каждая тонна ферромарганца стоит 8 тысяч баксов — посчитай сам.

Подведем итог по практике. Запомни три закона цеха:
1. ЭМП — это не вентилятор, ему нужна хардкорная защита от воды и пыли. IP65 как минимум.
2. Электродинамика жидкого металла — это игра в шахматы с теплом. Слишком сильное перемешивание уносит тепло к стенкам ковша — футеровка горит быстрее. Слишком слабое — металл остывает неравномерно внизу.
3. Никакой самодеятельности. Нельзя взять и кинуть в работающий ЭМП кусок феррониобия или охапку шлакообразующих, не выключив поле. Если крупный кусок попадет в зону интенсивного движения — это как кирпич в стиральную машину: ударная волна вырвет фурму и зальет всё металлом.

Напоследок. Когда будешь сдавать экзамен — не тупи про «электромагнитное поле когерентного типа». Скажи так: «ЭМП — это индуктор с бегущим полем, который давит на жидкий металл силой Ампера, заставляя его циркулировать с заданной скоростью для гомогенизации состава и температуры». И попроси разрешения сходить на пуск. Потому что, когда включаешь на 3000 Ампер, земля начинает гудеть. Это, парень, и есть настоящая физика. Работай.

Основные термины и элементы, связанные с этой темой:

• индукционное перемешивание жидкого металла
• магнитогидродинамика алюминиевых сплавов
• устройство для гомогенизации расплава
• бесконтактное воздействие на жидкую сталь
• линейный двигатель для металлургии
• выравнивание химического состава в ковше
• предотвращение ликвации в слитках
• эффективность плавки в дуговой печи
• управление кристаллизацией металла
• снижение шлакообразования при разливке
• промышленный MHD-перемешиватель

Каков принцип действия электромагнитного перемешивателя расплава?

Принцип основан на создании бегущего или вращающегося магнитного поля с помощью индукторов (катушек), расположенных вне тигля. Это поле индуцирует в расплавленном металле электрические токи (вихревые токи Фуко). Взаимодействие индуцированных токов с магнитным полем порождает объемную электродинамическую силу (силу Лоренца), которая приводит расплав в интенсивное направленное движение, обеспечивая его перемешивание без механического контакта.

Какие основные преимущества использования таких устройств перед механическими мешалками?

Ключевые преимущества включают: отсутствие износа движущихся частей и контакта с агрессивным расплавом (высокая надежность и долговечность); возможность работы при экстремально высоких температурах; безынерционное управление скоростью и направлением потоков; предотвращение загрязнения металла материалами мешалки; улучшение гомогенизации состава и выравнивание температуры по всему объему ванны, что критически важно для качества литья.

Для каких металлов и сплавов применение электромагнитного перемешивания наиболее эффективно?

Наиболее эффективно применение для цветных металлов и их сплавов с хорошей электропроводностью: алюминий, медь, магний, цинк, а также их литейных сплавов (силумины, латуни, бронзы). Для сталелитейной промышленности используются более мощные установки (M-EMS, S-EMS для кристаллизатора МНЛЗ), но эффективность ниже из-за более высокого удельного электрического сопротивления стали и ферромагнитных свойств, что требует больших энергозатрат.

Какие факторы критически влияют на глубину проникновения магнитного поля в расплав?

Критическим параметром является скин-эффект: глубина проникновения обратно пропорциональна квадратному корню из частоты тока, магнитной проницаемости и электропроводности расплава. Для низких частот (единицы Гц) поле проникает глубже (десятки сантиметров), что используется для больших печей. Для высоких частот (промышленная 50/60 Гц) глубина резко падает, и эффективное перемешивание возможно только на периферии ванны.

Как электромагнитный перемешиватель влияет на микроструктуру получаемого слитка?

Принудительная конвекция, создаваемая перемешивателем, значительно измельчает зеренную структуру. Это происходит за счет выравнивания температурного поля в зоне фронта кристаллизации, частичного разрушения растущих дендритов и равномерного распределения центров кристаллизации. В результате снижается ликвация, уменьшается пористость, минимизируется усадочная раковина и повышается механическая однородность слитка.
