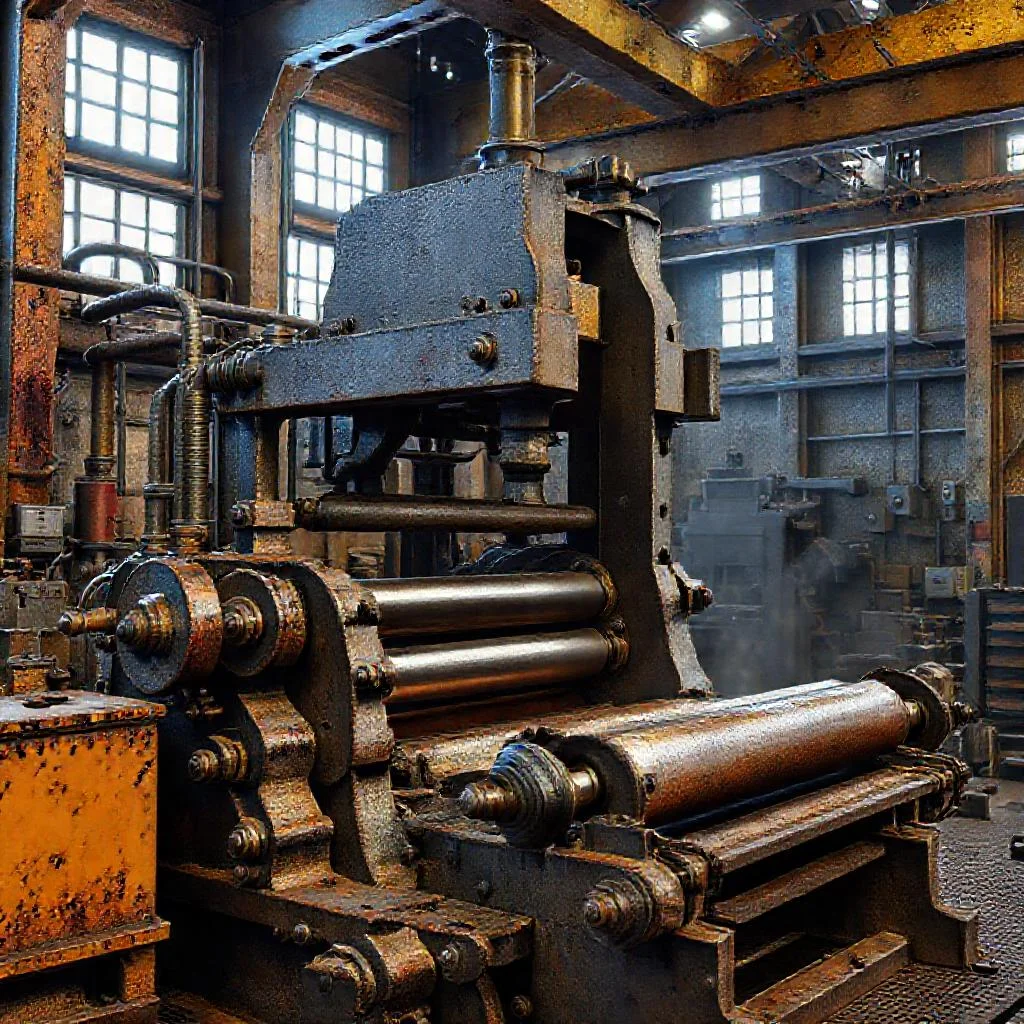

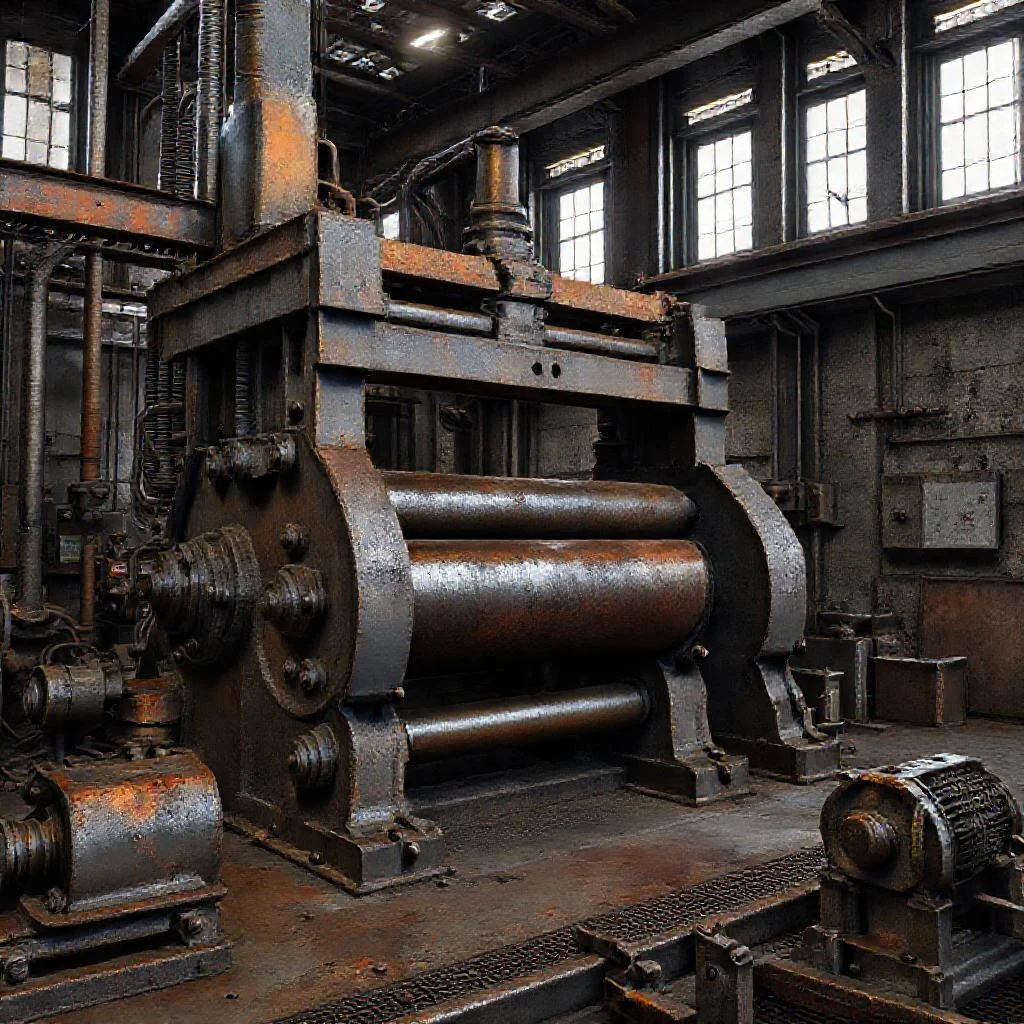

Клеть прокатного стана

Слушай сюда, стажёр. Забудь всё, что тебе в институте про «упругие деформации» и «теории прокатки» втюхивали. Сейчас я тебе расскажу, как оно работает на самом деле. В пыли, в жаре и когда за смену нужно выдать план, а не диссертацию.

Клеть прокатного стана — это не просто «узел деформации металла», как пишут в умных книжках. Это, считай, сердце всего стана. Если валки сломаются или подшипник клин, весь цех встанет колом, и начальник будет орать так, что стекла задребезжат. А мы с тобой будем виноваты. Так что давай, вникай.

Смотри, любая клеть — это жесткая чугунная или стальная рама. Она держит на себе рабочие и опорные валки. Зачем опорные? А ты попробуй сунуть раскаленную болванку в два тонких валка — они у тебя в дугу прогнутся, как старый обруч. Толщина листа будет гулять по всей длине, брак пойдёт. Опорные валки держат спину рабочим, не дают им прогибаться. Чем шире лист, тем массивнее должны быть опоры. На нашем стане 5000, там опорные валки — просто монстры, по 40 тонн каждый.

По конструкции клети бывают двух типов: закрытые и открытые. На старых заводах ещё увидишь открытые — там подушка верхнего валка вынимается сверху вместе с крышкой. Удобно для ремонта, но жесткость — никакая. В современном реверсивном стане, таком как у нас, стоят закрытые клети. Это монолитная рама «станина», в ней прорезано окно, и туда с натягом забиваются подушки валков с подшипниками. Дребезжать ничего не будет. Зазоры — это враг чистового проката.

Теперь по механике. Валки вращаются в подшипниках. На старых клетях — текстолитовые подшипники, их водой смазывают. Грязь, вонь, менять их каждый месяц. На наших — жидкостного трения (ПЖТ). Там масло под давлением, валок буквально всплывает в масляном клине. Ресурс — тысячи часов, трение минимальное. Единственная заморочка — система смазки дорогая и капризная. Чуть давление упало — всё, стоп-кран. Можно подшипник за секунду «посадить», и тогда разборка клети на двое суток.

Привод бывает шестеренный или индивидуальный. Шестеренная клеть стоит рядом, она делит крутящий момент от одного мотора на два валка. Это классика для непрерывных станов. У нас на реверсивном стане — индивидуальный привод на каждый валок. Два мощнейших двигателя, каждый через шпиндель крутит свой валок. Плюс — мы можем регулировать скорость каждого валка независимо, создавая натяжение или подпор раскату. Это критично, когда катаешь тонкий лист, чтобы его не повело «серпом» или не порвало.

А теперь самое интересное — как мы меняем зазор между валками. Раньше, в прошлом веке, это делалось клиньями и нажимными винтами. Крутили маховик вручную, как дебилы, с точностью до миллиметра. Сейчас — гидравлика. Стоят гидроцилиндры, которые давят на подушки верхнего валка. Датчик положения (LVDT) стоит с точностью до микрона. Компьютер дал команду — цилиндр сдвинул валок на сотку (0,1 мм). И готово. Скорость реакции — доли секунды. Ты в пульте нажимаешь кнопку, а там, внизу, 20-тонный валок дергается, как живой.

Ещё один дьявольский узел — это система противоизгиба. Когда мы давим на металл, валки всё равно немного прогибаются. Чтобы лист был плоским, а не «корытом», мы принудительно изгибаем валки в противоположную сторону гидроцилиндрами. Называется «серво-клапаны». Это высший пилотаж. Если на чистовой клети неправильно настроить противоизгиб, получишь «волнистый» лист, который в рулон не смотать. Придётся резать на карточки для пресса, а это минус деньги и время.

Реальные цифры, чтобы ты понимал масштаб. На стане 2000 горячей прокатки, где я начинал, масса валка с подушками — 15 тонн. Усилие прокатки при обжатии сляба — 2500 тонн. Это вес пары десятков танков, сконцентрированный на площади ладони. Скорость прокатки — до 20 м/с. Представь: стальная полоса длиной 500 метров несётся мимо тебя со скоростью болида Формулы-1, при этом её толщина должна быть 2,5 миллиметра с допуском плюс-минус 50 микрон.

Что ещё? Деформация станины. Многие думают, что чугунная станина — это монолит, который не гнётся. Фиг. Она растягивается как резина при нагрузке. И эту упругую деформацию нужно компенсировать настройками. Если ты не учел, что станина «дышит» на 0,5 мм при прокатке толстого сляба, тонкий лист получишь с «разнотолщинностью». Поэтому на современных клетях стоят мессдозы — датчики усилия. Они меряют реальную нагрузку и корректируют зазор буквально на лету.

Я тебе скажу, стажёр, главный враг клети — это не перегрузка. Это человеческий фактор и говённая смазка. Сколько раз было: забыли включить масло в подшипники ПЖТ перед пуском, и через минуту — дым и скрежет. Или подшипник рассыпался, потому что масло с водой смешалось из-за сломанного уплотнения. Вскрываешь подушку, а там вместо роликов — крошево. Разборка клети, замена, центровка — сутки простоя. Начальник цеха ходит фиолетовый.

Про настройку прохода. Ты обязан знать, что такое «калибр». Это профиль ручья на валке. Для квадрата — ящичный калибр, для круга — овал. Когда мы катаем швеллер или рельс, там система калибров сложная, 5-7 проходов. Каждый проход поворачивает раскат на 90 градусов. Если ошибся в настройке клети на миллиметр — в уголках швеллера будут заусенцы, и его бракует ОТК. Перевалку делать заново, менять валки, стан — на стопе.

Отдельная тема — это перевалочные тележки. Смена валков должна быть молниеносной. Пока раскат остывает, у тебя есть 5 минут. Сработали гидрозахваты, откинулись проводки, и клеть уехала на тележке в ремонтную зону. Новая клеть уже стоит, накатилась, гидравлика зафиксировала — поехали. Если это занимает больше 10 минут, ты тормоз, и тебя будут учить старшие мастера. Жестко учить.

И ещё один секрет, о котором молчат учебники. Клеть вибрирует. Не «звучит», а реально трясется в определенном диапазоне частот. На скорости 15 м/с на некоторых марках стали (например, трансформаторная) возникает резонанс. Это называется «тряска валков» — чёртова проблема. Амплитуда вибрации может быть такая, что валки отрываются от металла, и получаются «полосы» на листе толщиной в миллиметр. Мы от этой напасти лечимся изменением скорости прокатки или меняем режим обжатия. Если не поможет — снижаем производительность.

Знай, стажёр, хороший инженер должен не просто на кнопки нажимать. Ты должен слышать клеть. Слышать, как шум подшипников меняется при нагрузке. Как гудит станина, когда металл входит в валки. Если в группе чистовых клетей есть стук — беги смотреть, пока валок не развалился. У меня был случай: молодой оператор услышал хруст, но решил, что это нормально. Через минуту лопнула шейка валка, 5-тонный кусок металла пробил кожух и улетел в пролет. Хорошо, никого не убило.

Сейчас модно ставить «умные» клети с лазерными датчиками и системами адаптивного управления. Но помни: машинное зрение и нейросети — это хорошо, но когда датчик врет из-за шума, решения принимаешь ты. Нажимаешь «Стоп» — и начинаешь разбираться руками. Включаешь режим «ручной», крутишь нажимные винты, смотришь на стрелочные индикаторы. Обычная механика и твоя голова — вот главный инструмент.

Клеть — это грязная, тяжелая и точная машина. Она не прощает дилетантства. Ты должен знать её устройство до последнего болта: где стоит концевик блокировки, какой зазор в подшипнике, давление в гидроцилиндрах уравновешивания верхнего валка. Если запорол клеть — премии не видать. А если настроил и выдал план — уважение от коллег и нормальная зарплата. Всё просто.

На этом базар закончен. Иди в цех, посмотри на клеть в работе. Постой рядом, когда она жуёт сляб. Почувствуй жар, вибрацию по полу, запах масла и окалины. Только через это понимаешь, что такое реальная работа инженера-прокатчика. А я тебе ещё про рольганги и моталки расскажу, когда выучишь эту тему назубок.

Стоит также упомянуть следующие важные понятия: рабочая клеть, прокатные валки, станина клети, подшипники валков, нажимное устройство, проводковая арматура, шестеренная клеть, шпиндельное соединение, узел уравновешивания валков, система охлаждения валков.

Вопрос: Какие основные типы клетей прокатных станов существуют?

Основные типы клетей классифицируются по количеству и расположению валков: двухвалковые (дуо) — для простых профилей, трехвалковые (трио) — для реверсивной прокатки слябов и блюмов, четырехвалковые (кварто) — для тонколистовой прокатки с использованием рабочих и опорных валков, многовалковые (20-валковые или кластерные) — для сверхтонкой ленты, а также универсальные (с вертикальными и горизонтальными валками) для широкополочных балок.

Вопрос: В чем разница между рабочей клетью с индивидуальным и групповым приводом?

В клетях с индивидуальным приводом каждый валок или группа валков вращается от отдельного электродвигателя, что позволяет независимо регулировать скорости и крутящие моменты для сложных профилей. Групповой привод (через шестеренную клеть) передает вращение от одного двигателя на оба валка, обеспечивая жесткую синхронизацию, что критически важно для минимизации скручивающих напряжений и обеспечения точной геометрии полосы при высокой производительности.

Вопрос: Как часто и почему необходимо проводить ревизию подшипников валков в клети?

Плановую ревизию подшипников, особенно жидкостного трения (ПЖТ) и роликовых конических, проводят через каждые 300–500 часов работы или после смены партии валков. Это необходимо для выявления дефектов сепараторов, трещин на дорожках качения и контроля зазоров, так как износ подшипников приводит к биению валков, ухудшению качества поверхности проката, вибрациям станины и риску заклинивания клети при высоких нагрузках.

Вопрос: Какие параметры контролируют в системе гидравлического уравновешивания верхнего валка?

Основные контролируемые параметры: давление рабочей жидкости (обычно 5–15 МПа), которое должно компенсировать массу валка, и положение плунжеров гидроцилиндров, фиксируемое датчиками пути. Дополнительно отслеживается расход масла для выявления внутренних утечек и температура гидравлики, чтобы не допустить «всплытия» валка при сбросе нагрузки или его защемления при холодном пуске после остановки стана.

Вопрос: Почему трещины в станине закрытого типа критичны для эксплуатации клети?

Станина закрытого типа (литая) воспринимает все усилия прокатки через свои стойки и поперечины. Появление трещин, особенно в зоне галтелей окон или у основания лап, снижает жесткость клети, что приводит к неравномерному обжатию, овальности профиля и быстрому выходу из строя подшипников. Такие дефекты, вызванные пиковыми нагрузками или усталостью металла, часто не поддаются сварке без полного снятия напряжений, поэтому требуют демонтажа и замены станины.
